三菱fx3u plc输出接线的正确方法

作者:老电工2020年05月22日 09:10

有关三菱fx3u plc输出接线的方法,其输出分为继电器输出和晶体管输出和晶闸管输出,晶体管输出分为源型输出与漏型输出两种类型,其接线方式与接线图,供大家学习参考。

三菱fx3u plc输出接线方法

1、继电器输出接线

如果是继电器输出的plc在接线时,需要注意电压的范围,对于直流应使用dc30v以下,对于交流应使用ac240v以下的电源。

接线图:

三菱fx3u plc输出接线方法1

因其为继电器输出型,所以对于电压的接法来说,在接线的时候可以不考虑正负的问题。

2、晶体管输出

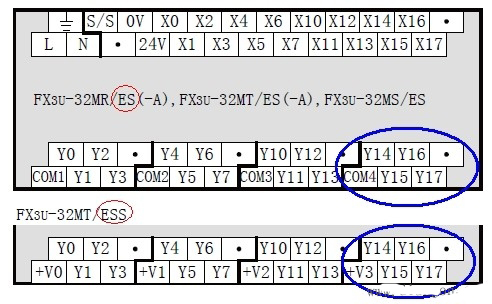

晶体管输出的plc其输出所接电源为dc5v~dc30v。如何判断其是源型输出还是漏型输出,如下图:

三菱fx3u plc输出接线方法2

三菱fx3u plc输出接线方法3

1、对照上图型号说明,根据型号判断:t/es:表示漏型输出,t/ess:表现源型输出。2、根据公共端来判断:对于漏型输出,公共端为负,用的是com表示。而对于源型输出,公共端为正,用+v表示。

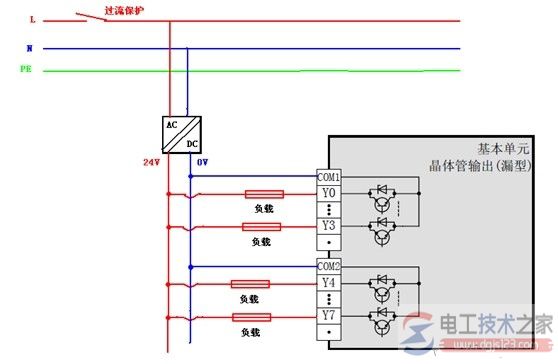

漏型接线:

三菱fx3u plc输出接线方法4

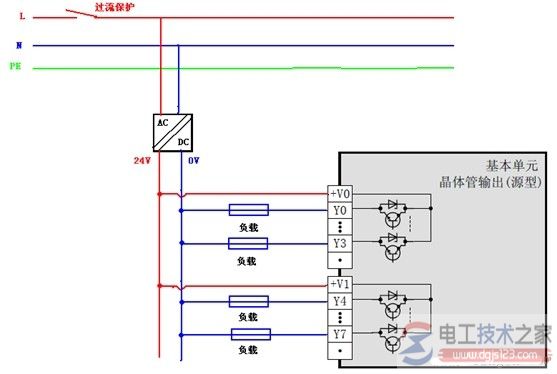

源型接法:

三菱fx3u plc输出接线方法5

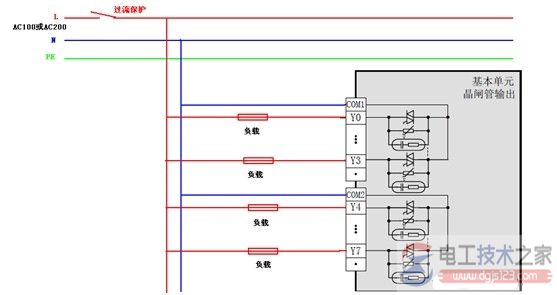

晶闸管输出:使用电源为ac100v或是ac200v,因使用的是交流电源,所以在接线的时候可以不考虑正负方向。

晶闸管plc的型号为s/es。

三菱fx3u plc输出接线方法6
