三菱fx3u plc输出接线方法图解

作者:老电工2020年05月22日 09:07

关于三菱fx3u系列plc输出接线方法,对plc进行接线,必须掌握plc的具体型号,了解其接线方式是怎么样的,知道所接电源是多少,掌握信号接入plc的正确方法,才能对plc进行正确地接线。

三菱fx3u plc输出接线方法

不同型号的三菱plc接线方式各异,不同的接线方式,也就对应着plc的不同型号,不同电源,不同信号,以及如何用PLC的输出信号来控制负载,模拟量信号的输入和输出怎么接。

在了解接线方式前,先了解此三菱plc的型号,清楚了型号后,才能够更好的来接线。

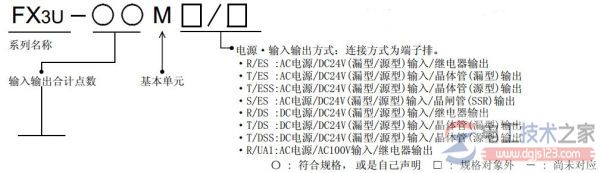

以下是三菱fx3u系列plc的型号说明

三菱fx3u系列plc输出接线方法

对于三菱FX3U系列PLC来说,其输出分为继电器输出和晶体管输出和晶闸管输出。而晶体管输出可以分为源型输出和漏型输出两种类型。

继电器输出接线:如果是继电器输出的三菱FX3U系列PLC在接线时,需要注意电压的范围,对于直流应使用DC30V以下,对于交流应使用AC240V以下的电源。

  • 三菱fx3u plc输出接线方法

    三菱fx3u plc输出接线方法图解,其输出分为继电器输出和晶体管输出和晶闸管输出,晶体管输出分为源型输出与漏型输出两种类型,其接线方式与接线图,供大家学习参考。....

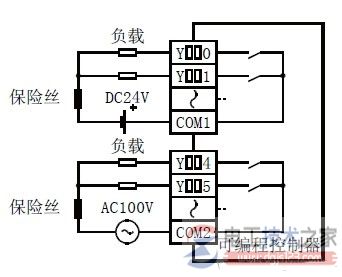

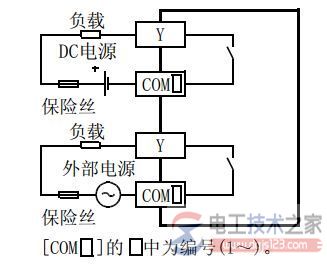

三菱plc接线图如下:

三菱fx3u系列plc输出接线方法

因其为继电器输出型,所以对于电压的接法来说,在接线时可以不考虑正负的问题。

晶体管输出:

晶体管输出的PLC其输出所接电源为DC5V~Dc30V。

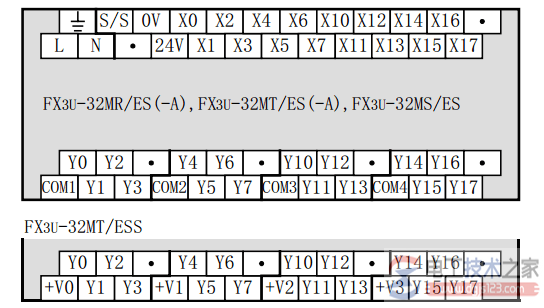

如何来判断其是源型输出还是漏型输出,从以下两个方面来看,如下图:

三菱fx3u系列plc输出接线方法

1、对照上图型号说明,根据型号判断:T/ES:表示漏型输出,T/ESS:表现源型输出。

2、根据公共端来判断:对于漏型输出,公共端为负,用的是Com表示。而对于源型输出,公共端为正,用+V表示。

  • 三菱fx3u系列plc输入接线图

    三菱fx3u系列plc输入接线的接线图,三菱fx3u的pl的输入和输出都分为源型和漏型两种,双向二极管用来实现plc的源型和漏型输入,有关源型接法与pnp型传感器的接线图,供大家参考。....

漏型接线:

三菱fx3u系列plc输出接线方法

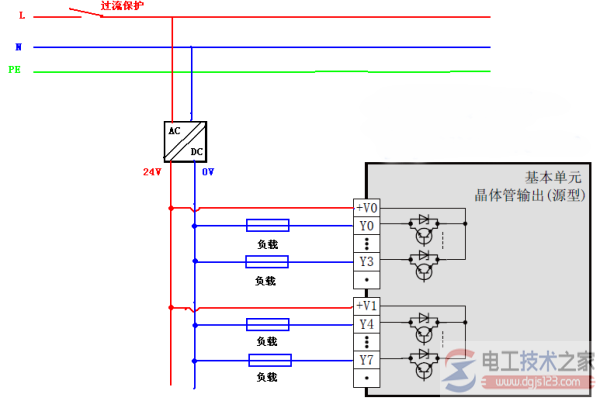

源型接法:

三菱fx3u系列plc输出接线方法

晶闸管输出:

三菱fx3u系列plc输出接线方法

使用电源为AC100V或是AC200V,因使用的是交流电源,所以在接线的时候可以不考虑正负方向。

晶闸管三菱PLC的型号为S/ES

以上介绍了三菱fx3u系列plc输出接线方法,还是那句话,在对plc输出接线之前,先做足该型号三菱plc的功课,什么接线方式,什么电源,什么信号模式,要了解清楚后再动手接线。
