三菱fx3u plc输入接线图及接线注意事项
三菱fx3u plc输入接线怎么接,学习plc的使用,一定要掌握其接线方式,弄明白plc所接电源是多少,掌握把信号接入到plc中的方法,怎么用plc的输出信号来控制负载,模拟量信号的输入和输出怎么接等。
根据具体的plc型号,来采取适合要求的接线方式,是三菱plc接线的关键一步,只有了解清楚了规格型号,才会有针对性地完成接线工作。
三菱fx3u系列plc输入接线的接线图,三菱fx3u的pl的输入和输出都分为源型和漏型两种,双向二极管用来实现plc的源型和漏型输入,有关源型接法与pnp型传感器的接线图。....
三菱fx3u plc输出接线方法图解,其输出分为继电器输出和晶体管输出和晶闸管输出,晶体管输出分为源型输出与漏型输出两种类型,其接线方式与接线图。....
下图为三菱fx3uplc的型号说明。
对应三菱fx3u的plc,其输入和输出分为源型和漏型两种。

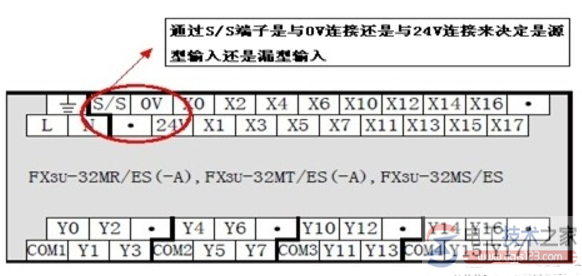

输入接线端子如下图:
信号的输入可以使用plc上提供的24v电源作为电源,也可以使用外部提供的24v电源作为电源供电。
