三菱fx3u系列plc输入接线的接线图

三菱fx3u系列plc输入接线的接线图

三菱fx3u系列plc的接线方式，了解plc所接电源是多少，如何把信号接入到plc中，如何用plc的输出信号来控制负载，模拟量信号的输入和输出怎么接等。

在了解接线方式前，需要先了解这个plc的型号，然后才可以正确接线。

如图为三菱fx3uplc的型号说明。

对应三菱fx3u的plc来说，输入和输出都可以分为源型和漏型两种。

输入接线端子：

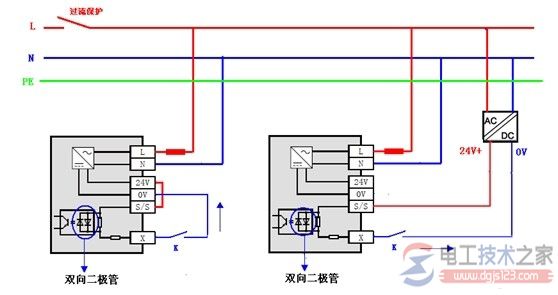

信号的输入可以使用plc上提供的24v电源作为电源也可以使用外部提供的24v电源作为电源供电。

如图：

双向二极管的作用就是用来实现plc的源型和漏型输入。

如图，当把输入点x接到0v时，s/s接24v时，那么意味着信号时要从x端流出，从s/s端流入，对于三菱的plc来说， 信号从x端流出，称为漏型接法，plc中二极管就由右边的这个二极管导通。反之，信号如果从x端流入，那么称之为源型输入法，plc里面的二极管就由左边的二极管导通。

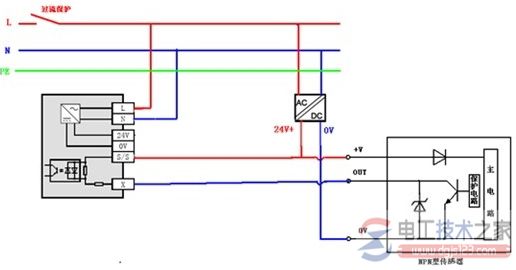

对于常用的开关信号的传感器来讲分为npn和pnp，npn输出的信号是低电平，而pnp输出的信号是高电平，所以对于漏型的输入来讲，接的应该是npn的传感器，源型接的是pnp的传感器。

源型接法：

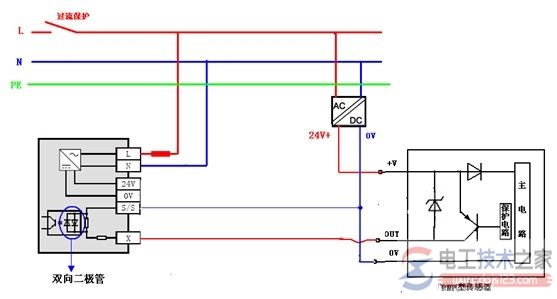

pnp型传感器接线图：
