三菱plc十键输入指令的应用说明

有关三菱plc十键输入指令的应用说明，指令梯形图如图6—122(a)，三菱plc十键输入指令包括输入数据、位元件的动作等，十键输入指令的助记符、指令代码、操作数及程序步见表6—72所示。

三菱plc十键输入指令

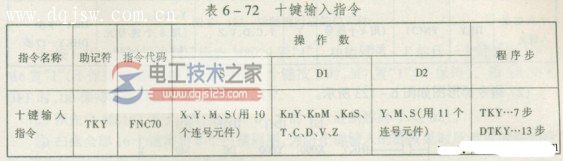

1、十键输入指令的助记符、指令代码、操作数及程序步见表6—72所列。

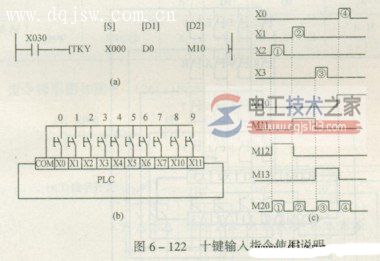

2、指令梯形图如图6—122(a)。

3、三菱plc十键输入指令

①输入数据。

利用x0~x11的10个按键代表O～9的10个数字向plc输入一个数据，数据存储在D0中(见图6—122(b))。

做16位运算时，输入数据范围是0～9999，当输入的数值超过4位时，最高位(千位)溢出，低位补入。做32为运算时，输入数据的范围是0～99999999。

②位元件的动作。

指令中还用到11个位元件，其中M10一M19和 XO—X11对应，如图6—122(c)所示，当x2按下时，M12置ON并保持至另一键按下。

其他键也一样动作。M20任一个键按下接通期间都有输出。当多个键同时按下时，先按下的键有效。

③当X30置OFF，Do的内容不变化，但M10～M20都成OFF。
