三菱FX系列PLC输入继电器（X）用法教程

三菱FX系列PLC输入继电器（X）

在三菱FX系列PLC中，输入继电器与输入端相连，这是一种专门用于接受PLC外部开关信号的元件，PLC通过输入接口将外部输入信号状态（接通时为“1”，断开时为“0”）读入并存储在输入映象寄存器中。

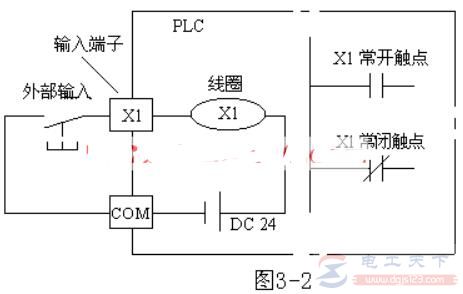

输入继电器X1的等效电路，如图1：

图1：输入继电器的等效电路

输入继电器必须由外部信号驱动，不能用程序驱动，在程序中不可能出现其线圈。输入继电器（X）为输入映象寄存器中的状态，所以其触点的使用次数不限。

FX系列PLC的输入继电器以八进制进行编号，FX2N输入继电器的编号范围为X000~X267（184点）。

注意，基本单元输入继电器的编号是固定的，扩展单元和扩展模块是按与基本单元最靠近开始，顺序进行编号。

举例：基本单元FX2N-64M的输入继电器编号为X000~X037（32点），如果接有扩展单元或扩展模块，则扩展的输入继电器从X040开始编号。
