三菱plcFX3U外部电源怎么接线，视接口类型不同选用接线方法

三菱fx48m型plc是交流电源供电(单相交流电)，plc有直流24v输出端口，可以给传感器或扩展模块供电（不是由外部接入24v直流电）。plc输入端自身有内部电源，如果只是按钮或行程开关类型，则不需要另外接电源，直接接按钮或开关的两端即可。

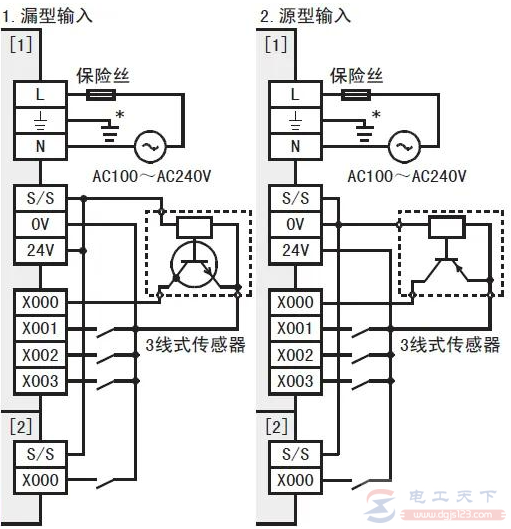

三菱plcFX3U外部电源的接线方法

如下图：

三菱FXNC、FX2Nc、 FXSUC PLC一般用于空间比较小的地方，为了减小体积，所以内部没有设计为较占空间的AC/DC电源电路，而是直接从直流电源端子直接取输入电源，即PLC只有DD电源DC输入型。

接近开关或光电开关的电源在哪里取呢？三菱plc内部也有自带的24v电源供给，也可以用外部电源供电（电源电压要与接近开关匹配一致）。

plc输出口要具体看接口类型，如果是晶体管输出类（48MT），则只能接直流负载：com口公共端接电源的正极，负载的一头接电源的负极，另一头接plc输出端口。

继电器输出类型（48MR）,交、直流负载都可以接，接线方法同上。
