三菱plc电源外部接线图与布线注意事项

三菱plc电源外部接线图

1、AC电源、DC输入型的连接


2、DC电源、DC输入型的连接


3、FX1N继电器输出连接图


空端子·不要从外部接线，否则会引起产品损坏。

4、FX1N晶体管输出连接图

布线注意事项

正反转接触器同时合上十分危险。三菱plc电源外部接线图

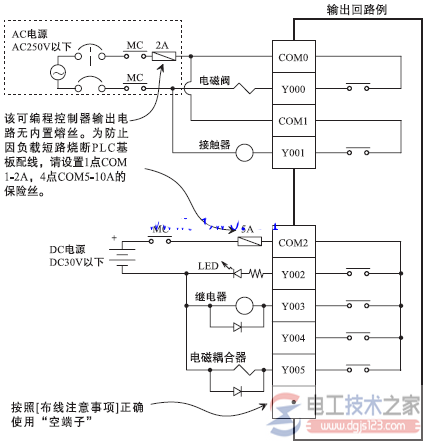

象这样的负载，除了可编程控制器内部程序互锁以外，在可编程控制器外部也必须设置如上图所示的互锁。

空端子·不要与外部接线，否则会引起产品损坏。

5、FX1N AC电源型的连接

1、电源接在L,N 端子（AC100V 系列与AC200V系列共用）间。

2、24＋、COM 端子可以作为传感器用供给电源400mA/DC24V 使用，另外，这个端子不能由外部电源供电。

3、端子是空端子，请不要对其进行外部接线或作为中继端子使用。

4、基本单元和扩展单元的24＋端子请不要相互连接

5、基本单元和扩展单元的COM 端子请相互连接

6、FX1N DC电源型的连接

1、在+，-端子(DC12V， DC24V 共用) 上连接源。

2、24＋，COM 端之间为输入扩展模块用电源。
请勿从外部对此端子提供电源。此外，请勿给扩展模块以外的设备提供电源。

3、请勿对· 端子进行外部接线或是将其作为中继端子使用。

4、请勿将基本单元和扩展单元的24 ＋， COM 端子相互接。 三菱plc电源外部接线图

5、只有当使用DC24V(DC20.4V 以上、DC28.8V以下) 时，才能够在基本单元的电源上连接扩展单元。

当使用DC12V(DC10.2V 以上、不到DC20.4V) 时，电源上仅仅能连接最多I/O 32点的扩展模块。

6、DC 电源型的扩展单元中没有电源。

※ 1 基本单元与扩展模块、特殊扩展设备的电源建议使用同一个。

使用外部电源的情况下，要与基本单元同时上电，或是要比基本电源先上电。

切断电源时，请务必确认了整个系统安全后，方可同时断开可编程控制器( 包含特殊扩展设备在内）的电源。
