三菱PLC空操作指令NOP的使用方法
NOP指令为空操作指令,主要用于短路电路、改变电路功能与程序调试时使用。
在程序中增加一些空操作指令后,对逻辑运算结果没有影响,但在以后更改程序时,用其他指令取代空操作指令,可以减少程序号的改变。

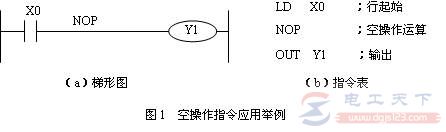

如图1,为NOP指令应用实例,根据需要可以增加空操作指令的条数。
图1:NOP指令用法
如果使用空操作指令替换LD、LDI、ANB、ORB指令,那么电路构成会发生较大幅度的变化,这一点在设计时应多加注意。
