三菱FX-PLC堆栈指令（MPS/MRD/MPP）用法说明

在三菱FX系列PLC基本逻辑指令有20或27条、步进指令2条、功能指令100多条（不同系列有所不同）。下面以FX2N为例，介绍基本逻辑指令和步进指令的用法，一起来看下。

堆栈指令（MPS/MRD/MPP）

FX2N共有27条基本逻辑指令，其中包含有些子系列PLC的20条基本逻辑指令。

堆栈指令是FX系列中新增的基本指令，用于多重输出电路，可以为编程带来很多便利。在FX系列PLC中有11个存储单元，专门用来存储程序运算的中间结果，被称为栈存储器。

（1）MPS（进栈指令） ：将运算结果送入栈存储器的第一段，同时将先前送入的数据依次移到栈的下一段。

（2）MRD（读栈指令）：将栈存储器的第一段数据（最后进栈的数据）读出且该数据继续保存在栈存储器的第一段，栈内的数据不发生移动。

（3）MPP（出栈指令）：将栈存储器的第一段数据（最后进栈的数据）读出且该数据从栈中消失，同时将栈中其它数据依次上移。

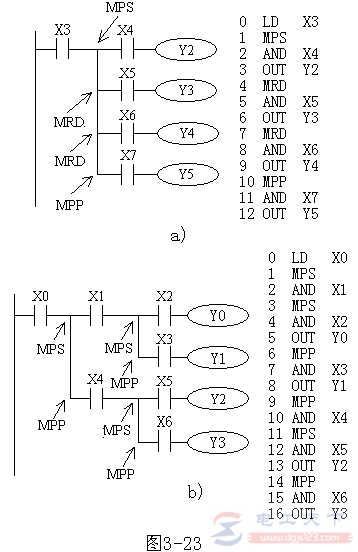

如图1，为堆栈指令的使用方法，其中图1a为一层栈，进栈后的信息可以无限使用，最后一次使用MPP指令弹出信号；图1b为二层栈，其中使用了二个栈单元。

图1：堆栈指令的使用

a) 一层栈 b) 二层栈

堆栈指令的使用说明：

1）堆栈指令没有目标元件；

2）MPS和MPP必须配对使用；

3）栈存储单元只有11个，故栈的层次最多11层。
