【图】三菱plc交通灯控制的plc梯形图设计实例

作者：老电工时间：2015-09-29 09:39:32

三菱plc交通灯控制的plc梯形图

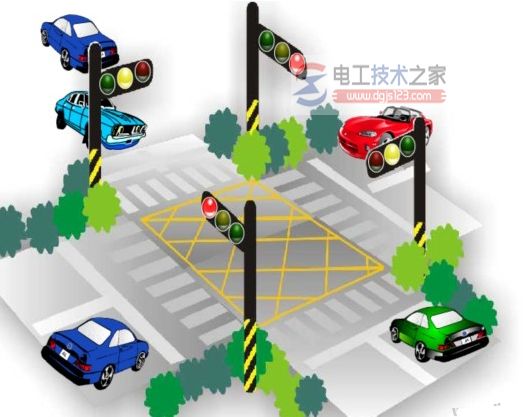

十字路口南北及东西方向均设有红、黄、绿三个信号灯，六个灯以一定的时间顺序循环往复工作。

如下：
<a href=/sanlingplc/ target=_blank class=infotextkey>三菱plc</a>交通灯控制的<a href=/plc/ target=_blank class=infotextkey>plc</a>梯形图1

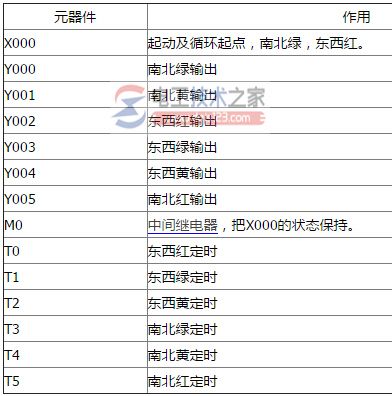

元器件安排，如图：

三菱plc交通灯控制的plc梯形图2

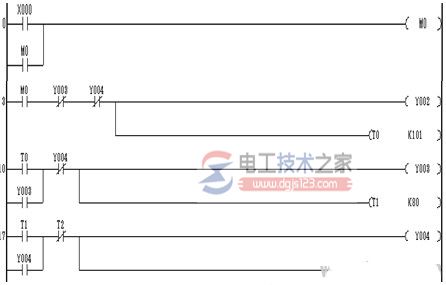

梯形图设计如图1：

三菱plc交通灯控制的plc梯形图3

三菱plc交通灯控制的plc梯形图4

三菱plc交通灯控制的plc梯形图5
