【图】三菱plc中set与rst指令的用法举例

三菱plc中set与rst指令的用法

1、set与rst指令说明

指令助记符与功能

如下：

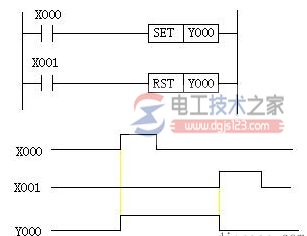

在下述程序中，X000一旦接通后，即使它再次成为OFF，Y000依然被吸合。X001一旦接通后，即使它再次成为OFF，Y000仍然是释放状态。

对同一种软元件，SET、RST可多次使用，顺序也可随意，但最后执行者有效。

此外，要使数据寄存器D、变址寄存器V、Z的内容清零时，也可使用RST指令。

积算定时器T246--T255的当前值的复位和触点复位也可用RST指令。
编程
0 LD X000
1 SET Y000
2 LD X001
3 RST Y000

如图：
