三菱FX系列plc置位与复位指令(SET/RST)

FX系列plc有基本逻辑指令20或27条、步进指令2条、功能指令100多条(不同系列有所不同)。

本节以FX2N为例，(电工技术之家 www.dgjs123.com)为大家介绍其基本逻辑指令和步进指令及其应用，感兴趣的朋友参考下。

FX2N的共有27条基本逻辑指令，其中包含了有些子系列PLC的20条基本逻辑指令。

一、置位与复位指令(SET/RST)

1、SET(置位指令) 它的作用是使被操作的目标元件置位并保持。

2、RST(复位指令) 使被操作的目标元件复位并保持清零状态。

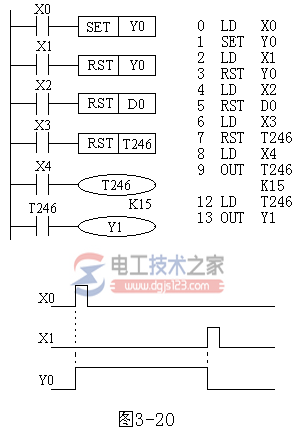

SET、RST指令的使用如图1所示。当X0常开接通时，Y0变为ON状态并一直保持该状态，即使X0断开Y0的ON状态仍维持不变；只有当X1的常开闭合时，Y0才变为OFF状态并保持，即使X1常开断开，Y0也仍为OFF状态。

图  置位与复位指令的使用

二、SET、RST指令的使用说明：

1、SET指令的目标元件为Y、M、S，RST指令的目标元件为Y、M、S、T、C、D、V 、Z。RST指令常被用来对D、Z、V的内容清零，还用来复位积算定时器和计数器。

2、对于同一目标元件，SET、RST可多次使用，顺序也可随意，但最后执行者有效。
