【图】三菱plc中LD,LDI,OUT指令的用法举例

三菱plc的LD,LDI,OUT指令的用法

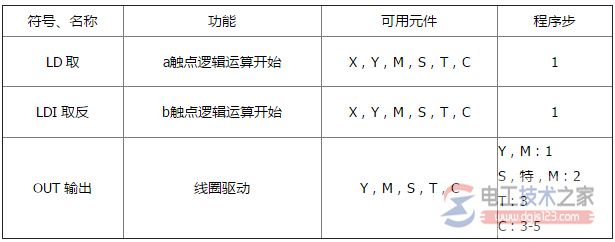

指令助记符与功能：

注：当使用M1536-M3071时，程序步加1。

指令说明：
LD，LDI指令用于将触点接到母线上。另外，与后面讲到的ANB指令组合，在分支起点处也可使用。
OUT指令是对输出继电器、辅助继电器、状态、定时器、计数器的线圈驱动指令，对输入继电器不能使用。
OUT指令可作多次并联使用。（在下图中，在OUT M100之后，接OUT T0）

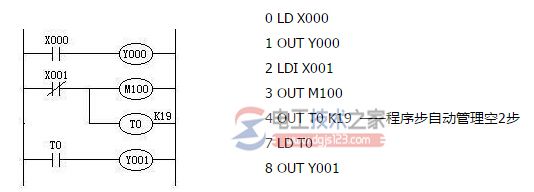

编程例子：

定时器、计数器的程序：
对于定时器的计时线圈或计数器的计数线圈，使用OUT指令以后，必须设定常数K。此外，也可指定数据寄存器的地址号。
常数K的设定范围、实际的定时器常数、相对于OUT指令的程序步数（包括设定值）如下表。
