取指令与输出指令(LD/LDI/LDP/LDF/OUT)
1、 LD (取指令) 一个常开触点与左母线连接的指令,每一个以常开触点开始的逻辑行都用此指令。
2、LDI (取反指令) 一个常闭触点与左母线连接指令,每一个以常闭触点开始的逻辑行都用此指令。
3、 LDP (取上升沿指令) 与左母线连接的常开触点的上升沿检测指令,仅在指定位元件的上升沿(由 OFF → ON )时接通一个扫描周期。
4、LDF (取下降沿指令) 与左母线连接的常闭触点的下降沿检测指令。
5、OUT (输出指令) 对线圈进行驱动的指令,也称为输出指令。

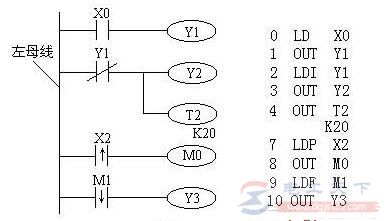

取指令与输出指令的使用如下图:
图1:取指令与输出指令
取指令与输出指令的使用说明:
1、LD 、 LDI 指令既可用于输入左母线相连的触点,也可以与 ANB 、 ORB 指令配合实现块逻辑运算;
2、LDP 、 LDF 指令仅在对应元件有效时维持一个扫描周期的接通。上图中,当 M1 有一个下降沿时,则 Y3 只有一个扫描周期为 ON 。
3、LD 、 LDI 、 LDP 、 LDF 指令的目标元件为 X 、 Y 、 M 、 T 、 C 、 S ;
4、OUT 指令可以连续使用若干次(相当于线圈并联),对于定时器和计数器,在 OUT 指令之后需要设置常数 K 或数据寄存器。
5、OUT 指令目标元件为 Y 、 M 、 T 、 C 和 S ,但不能用于 X 。
