【图】三菱plc连接串口打印机的参数设定与指令用法

有关三菱plc连接串口打印机的参数设定，在串口打印机的控制板上有一个DIP开关，用于对串行口的参数进行设定，其中生成一个空格的指令为：ESC f0 1。

三菱plc连接串口打印机

用到的对象：

1、FX2N　plc　+　FX2N-232-BD

2、TPuP-A系列微型面板式打印机（uP-A16S）

在串口打印机的控制板上有一个DIP开关，用于对串行口的参数进行设定。

其中：

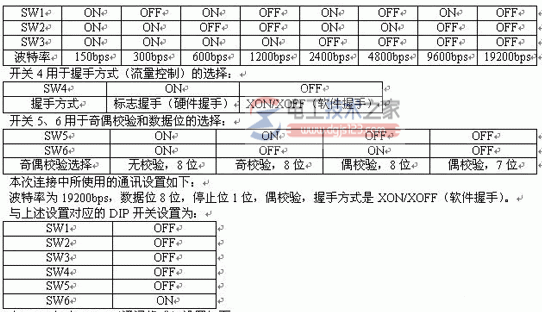

开关1、2、3用于波特率的设定：

　

以下plc程序通过使用RS指令（FNC.　80）实现打印以下格式文字的功能（当X0接通时）：

MITSUBISHI

ELECTRIC

其中，利用ESC/P（EPSON打印标准代码）指令生成一个空格。指令的格式为：ESCfmn

当m=0时，该指令将生成n个空格。

当m=1时，该指令将生成n行空行。

因此，生成一个空格的指令为：

ESC　f0　1

如图：
