三菱FX系列PLC触点串联指令（AND/ANI/ANDP/ANDF）使用说明

触点串联指令（AND/ANI/ANDP/ANDF）

1、 AND （与指令）： 一个常开触点串联连接指令，完成逻辑“与”运算。

2、ANI （与反指令） ：一个常闭触点串联连接指令，完成逻辑“与非”运算。

3、ANDP ：上升沿检测串联连接指令。

4、ANDF：下降沿检测串联连接指令。

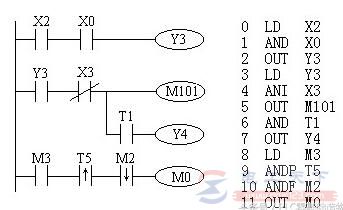

触点串联指令的使用如图1：

图1：触点串联指令

触点串联指令的使用的使用说明：

1 ） AND 、 ANI 、 ANDP 、 ANDF 都指是单个触点串联连接的指令，串联次数没有限制，可反复使用。

2 ） AND 、 ANI 、 ANDP 、 ANDF 的目标元元件为 X 、 Y 、 M 、 T 、 C 和 S 。

3 ）图 1 中 OUT M101 指令之后通过 T1 的触点去驱动 Y4 称为连续输出。
