【图】三菱fx系列plc基本单元与扩展单元的硬件配置

三菱fx系列plc的硬件包括基本单元、扩展单元、扩展模块、模拟量输入输出模块、各种特殊功能模块及外部设备等。

一、FX系列PLC的基本单元

基本单元是构成PLC系统的核心部件，内有CPU、存储器、I/O模块、通信接口和扩展接口等。由于三菱FX系列PLC有众多的子系列，现以FX0S，FX0N，FX2N三个子系列为例加以介绍。

1、FX0S系列的基本单元
FX0S系列的功能简单，价格便宜，适用于小型开关量控制系统，它只有基本单元，没有扩展单元。其基本单元如表1所示。
表1  FX0S系列的基本单元

FX0S容量为800步，有20条基本指令，两条步进指令，35种50条功能指令。

FX0S编程元件包括500多点辅助继电器，64点状态寄存器，56点定时器和一个模拟定时器，有16个16位的计数器及4点1相7KHZ或1点2相32位高速加/减计数器，61点16位数据寄存器，还有64点转移用跳步指针及4点中断指针。

2、FX0N系列的基本单元
FX0N的基本单元共有12种，最大的I/O点数为60，它可带3种扩展单元，7种扩展模块，可组成24～128个I/O点的系统。其基本单元如表2所示。

FX0N的EEPROM用户存储器容量为2000步。基本指令有20条，步进指令2条，应用指令36种51条。FX0N有500多点的辅助继电器，128点状态寄存器，95个定时器和45个计数器(其中高速计数器13个)还有大量的数据寄存器，76点指针用于跳转，中断和嵌套。

FX0N有较强的通信功能，可与内置RS－232C通信接口的设备通信，如使用FX0N－485APP模块，可与计算机实现1：N(最多8台)的通信。FX0N还备有8位模拟量输入输出模块(2路输入，1路输出)用以实现模拟量的控制。由于FX0N体积小，功能强，使用灵活，特别适用于由于安装尺寸的限制而难以采用其他PLC的机械设备上。

3、FX2N系列的基本单元

FX2N系列是FX家族中最先进的PLC系列。

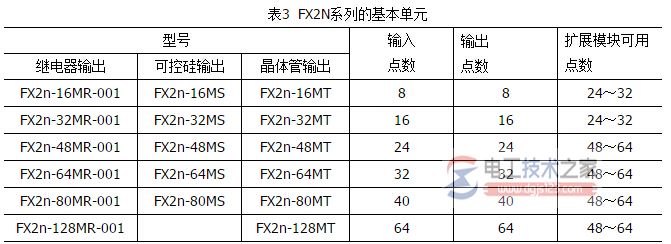

FX2N基本单位有16/32/48/65/80/128点，六个基本FX2N单元中的每一个单元都可以通过I/O扩展单元扩充为256I/O点，其基本单元如表3所示。

FX2N具有丰富的元件资源，有3072点辅助继电器。

提供了多种特殊功能模块，可实现过程控制位置控制。

有多种RS—232C/RS—422/RS—485串行通信模块或功能扩展板支持网络通信。FX2N具有较强的数学指令集，使用32位处理浮点数。具有方根和三角几何指令满足数学功能要求很高数据处理。

二、FX系列的I/O扩展单元和扩展模块

FX系列具有较为灵活的I/O扩展功能，可利用扩展单元及扩展模块实现I/O扩展。
1、FX0N的I/O扩展
FX0N系列共有三种扩展单元，如表4所示。FX0N的扩展模块如表5所示。
表4  FX0N系列的扩展单元
