三菱fx1n plc的基本单元与产品外形图

有关三菱plc的程序流程图与状态转换图，三菱fx1n plc的基本单元内有cpu、存储器、i/o模块、通信接口和扩展接口等，三菱fx1n plc有13种基本单元，可以组成14~128个i/o点系统。

三菱plc的程序流程图与状态转换图

三菱fx1n plc在fx系列中属于性能中等，功能较fx1s有所增强，可以适用于大多数简单机械控制的小型plc，它采用了基本单元加扩展的结构形式。

基本单元内有cpu、存储器、i/o模块、通信接口和扩展接口等。

三菱fx1n plc的产品外形图：

三菱fx1n plc的用户存储器eeprom的容电为8000步，除兼容fx1n系列的全部功能外，还内罝实时时钟，有pid指令用于实现模拟量闭环控制，有两个内置用于设置参数的小电位器。

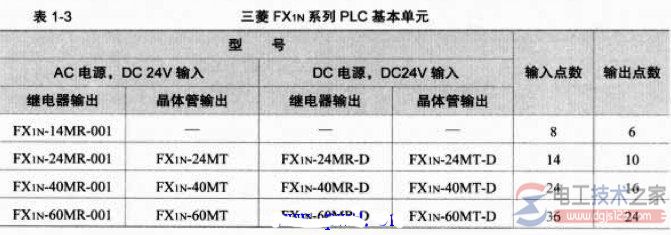

三菱fx1n plc有13种基本单元，可以组成14~128个i/o点系统，如表1-3。
