三菱fx2n系列plc基本单元型号的命名形式

【三菱fx2n系列plc基本单元型号命名方式】

表示plc型号的符号一般被标记在plc的正面，这些符号中记录着plc的基本信息，以三菱fx2n系列plc为例，介绍fx2n系列的基本单元型号名称体系形式，供大家学习参考。

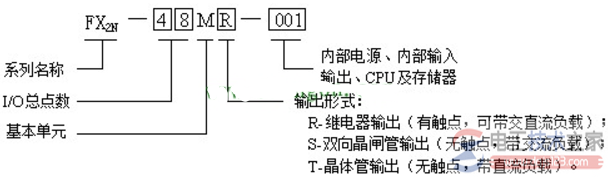

fx2n系列的基本单元型号名称体系形式，如下图

图1 fx2n系列的基本单元型号名称体系形式

1)系列名称，如1s，1n，1nc，2n，2nc等。

2)i/o的总点数。

3)单元类型：m为基本单元，e为输入/输出混合扩展单元与扩展模块，ex为输入专用扩展模块，ey为输出专用扩展模块。

4)输出形式：r为继电器输出，t为晶体管输出，s为双向晶闸管输出（或称为可控硅输出)。

5)其他定义：d表示dc电源，dc输入；ua1/ul表示ac电源，ac输入；001表示专为中国推出的产品。如果“其他定义”这一项无符号，则表示为ac电源、dc输入。

例1：fx2n-48mrd

含义：fx2n系列，输入输出总点数为48点，继电器输出，dc电源，dc输入的基本单元。

例2：fx-4eysh

含义：fx系列，输入点数为0点，输出4点，晶闸管输出，大电流输出扩展模块。

fx还有一些特殊的功能模块，如模拟量输入输出模块、通信接口模块及外围设备等，使用时可以参照fx系列plc产品手册。
