三菱fx2n系列plc接线设计的方法(图文)

【三菱fx2n系列plc接线设计的方法】

三菱fx2n系列plc设计控制系统，接线部分的设计，是整个plc编程设计工作的起步之处，尽管plc控制系统设计中，接线部分占的工作量很小，但正确的接线，要为后续的plc编程设计奠定基础。

在三菱fx2n系列plc控制系统设计中，正确完成接线操作，才可以确保编程设计工作的顺利进行。

fx2n系列plc接线端子排列，如下图：

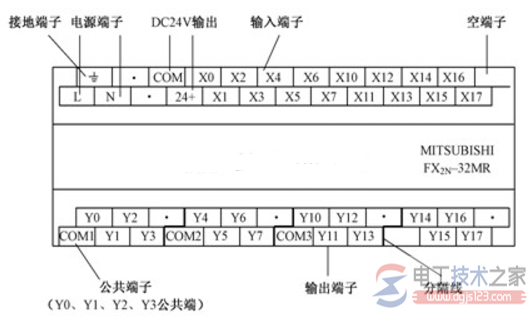

图1 fx2n系列 plc接线端子排列 (fx2n-32mr)

1、输入口器件的接入

plc的输入口连接输入信号,器件主要有开关、按钮及各种传感器,这些都是触点类型的器件。在接入plc时,每个触点的两个接头分别连接一个输入点及输入公共端。

2、输出口器件的接入

plc的输出口上连接的器件主要是继电器、接触器、电磁阀的线圈。这些器件均采用plc机外的专用电源供电, plc内部不过是提供一组开关接点。接入时线圈的一端接输出点螺钉,一端经电源接输出公共端。

plc输出口的电流定额一般为2a，大电流的执行器件须配装中间继电器。

3、外部接线示例

以fx2n-32mr型plc为例，在plc的输入端接入一个按钮、一个限位开关，还有一个接近开关；输出为一个220v的交流接触器和一个电磁阀。

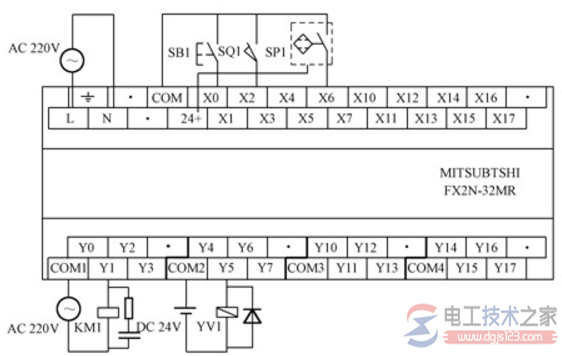

图2 fx2n系列plc外部接线示例
