三菱fx系列plc输出继电器(y)用法说明

有关三菱fx系列plc输出继电器(y)的用法说明，输出继电器线圈是由plc内部程序的指令驱动，其线圈状态传送给输出单元，再由输出单元对应的硬触点来驱动外部负载。

三菱fx系列plc输出继电器(y)

输出继电器是用来将plc内部信号输出传送给外部负载（用户输出设备）。

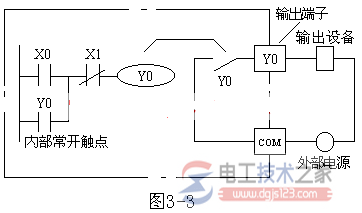

输出继电器线圈是由plc内部程序的指令驱动，其线圈状态传送给输出单元，再由输出单元对应的硬触点来驱动外部负载。如图1所示为输出继电器ｙ０的等效电路。

图1 输出继电器的等效电路

每个输出继电器在输出单元中都对应有维一一个常开硬触点，但在程序中供编程的输出继电器，不管是常开还是常闭触点，都可以无数次使用。

fx系列plc的输出继电器也是八进制编号其中fx2n编号范围为y000~y267（184点）。

与输入继电器一样，基本单元的输出继电器编号是固定的，扩展单元和扩展模块的编号也是按与基本单元最靠近开始，顺序进行编号。

在实际使用中，输入、输出继电器的数量，要看具体系统的配置情况。
