plc与多位拨码开关的连接方法

有关plc与拨码开关的连接方法，对于plc控制系统中的数据需要频繁修改，则可以使用多位拨码开关与PLC连接，在PLC外部进行数据设定，一起来看看。

plc与拨码开关的连接方法

如果plc控制系统中的某些数据需要经常修改，可使用多位拨码开关与PLC连接，在PLC外部进行数据设定。

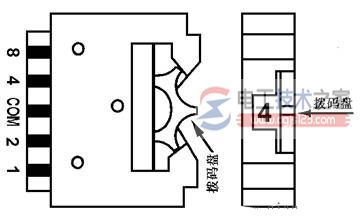

如图1为一位拨码开关的示意图，一位拨码开关能输入一位十进制数的0～9，或一位十六进制数的0～F。

图1：一位拨码开关的示意图

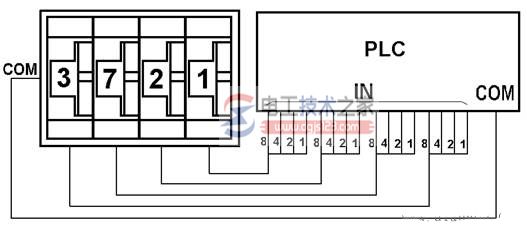

如图2，4位拨码开关组装在一起，把各位拨码开关的COM端连在一起，接在PLC输入侧的COM端子上。

每位拨码开关的4条数据线按一定顺序接在PLC的4个输入点上。由图可见，使用拨码开关要占用许多PLC 输入点，所以不是十分必要的场合，一般不要采用这种方法。

图2：4位拨码开关与PLC的连接

注意，输入采用拨码开关时，可采用下节将介绍的分组输入法或矩阵输入法，以提高PLC输入点的利用率。
