三菱plc编程实现在线操作与监控测试功能的方法

有关三菱plc编程实现在线操作与监控测试功能，plc的在线操作，包括端口设置、文件传送、plc口令的修改与删除、遥控运行与停止、存储器清除等，plc监控与测试功能也需要关注。

三菱plc编程在线操作与监控测试功能

一、plc的在线操作

对 plc 进行操作之前，首先将计算机的 rs-232 接口和 plc 的 rs-422 接口连接好，然后设置计算机的通信端口参数。

1、端口设置

执行“ plc ”菜单中的“端口设置”命令，可以选择计算机的 rs-232c 串行口和传输速率。

2、文件传送

执行“ plc ”→“传送”→“读入”命令，可将 plc 中的程序传送到计算机中。执行“ plc ”→“传送”→“写出”命令，可将计算机中的程序下载到 plc 中。

3、plc口令的修改与删除

在“ plc ”的下拉菜单中，可以对 plc 进行新口令的设置，也可以修改或清除旧口令。

4. 遥控运行 / 停止

执行“ plc ”→“遥控运行 / 停止”命令，可在弹出的窗口中选择“运行”或“停止”，点击“确认”按钮后可以改变 plc 的运行模式。

5. 存储器清除

执行“ plc ”→“存储器清除”命令，可以对“ plc 存储空间”、“数据元件存储空间”、“位元件存储空间”的数据进行清除，但特殊存储器的数据不会被清除。

6. plc 诊断

执行“ plc ”→“ plc 诊断”命令，将显示与计算机相连的 plc 的状况，给出出错信息、扫描周期的当前值、最大值和最小值以及 plc 的运行 / 停止状态。

二、plc监控与测试功能

在梯形图方式执行“监控 / 测试”→“开始监控”命令后，用绿色表示触点或线圈接通，且定时器、计数器和数据寄存器的当前值将显示在元件号的上面。

1、元件监控

选择“监控 / 测试”菜单，执行“进入元件监控”命令后，将弹出元件监控画面，如下图，在该画面上双击左侧的深蓝色矩形光标，出现如下图中的“设置元件”对话框，输入所监控元件的起始编号和要监控元件的数量，按下“输入”按钮后，将在屏幕上用绿色方块表示需要监控元件的状态。

图　元件监控画面

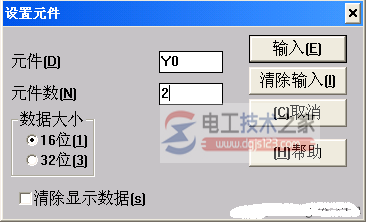

图　设置元件对话框

元件监控画面还可以监控 t、c、d等元件的当前值。若需要改变当前值，可以选中该元件，然后单击右键并改变当前值。

选择“监控 / 测试”菜单，执行“开始监控(光标)”命令，可以直接进入程序界面，在程序上就可以观察元件的状态和数值。

2、强制

用户可以强制指定值或对变量赋值，所有强制改变的值都存到主机固定的 eeprom 存储器中。

选择“监控 / 测试”菜单，执行“强制 on/off ”命令，可以对位元件 x、y、m及特殊类型的元件 m、s、t、c等进行置位操作，也可以对x、y、m 及 s、t、c、d、v、z 等类型的元件进行复位操作。

3、改变设置值

利用此功能来实现指定元件设定值的改变。

该功能仅在监控梯形图时有效，若光标所在位置为计数器或定时器线圈，选择“监控 / 测试”菜单，执行“改变设定值”命令，可以对字元件 t、c、d 及特殊字元件 d、v、z 等进行设定值的改变。
