三菱FX系列PLC触点并联指令（OR/ORI/ORP/ORF）使用说明

触点并联指令（OR/ORI/ORP/ORF）

1、OR （或指令）： 用于单个常开触点的并联，实现逻辑“或”运算。

2、ORI （或非指令）： 用于单个常闭触点的并联，实现逻辑“或非”运算。

3、ORP ：上升沿检测并联连接指令。

4、ORF：下降沿检测并联连接指令。

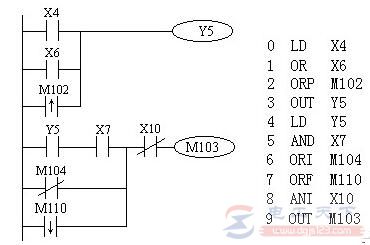

触点并联指令的使用如图：

图1：触点并联指令

触点并联指令的使用说明：

1 ） OR 、 ORI 、 ORP 、 ORF 指令都是指单个触点的并联，并联触点的左端接到 LD 、 LDI 、 LDP 或 LPF 处，右端与前一条指令对应触点的右端相连。触点并联指令连续使用的次数不限；

2 ） OR 、 ORI 、 ORP 、 ORF 指令的目标元件为 X 、 Y 、 M 、 T 、 C 、 S 。
