三菱plc程序块如何配置？各程序块配置步骤

三菱plc程序块配置步骤

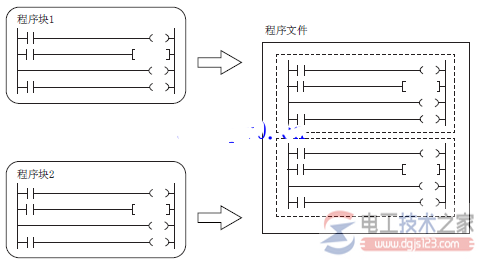

程序块将变为构成程序的单位。

可以在程序文件中创建多个程序块并按照登录顺序执行。

如果对各功能及处理都划分程序块，可以设计可容易进行程序的的顺序更改及交换的程序。

程序块的程序本体存储到各登录目标程序中的程序文件中。


通过对各程序块分开创建主程序、子程序、中断程序，可以创建易懂的程序。

1、主程序
是从程序步0到FEND指令为止的程序。 三菱plc程序块配置步骤

2、子程序
是从指针(P)到RET指令为止的程序。
只在通过子程序调用指令(CALL指令、ECALL指令等)调用的情况下执行。

3、中断程序
是从中断指针(I)到IRET指令为止的程序。

如果发生中断原因，执行与该中断指针编号相对应的中断程序。

关于主程序、子程序、中断程序的详细内容，请参阅MELSEC iQ-R CPU模块用户手册(应用篇)

备注
子程序以及中断程序是在FEND指令以后进行创建。FEND指令以后的程序不作为主程序进行执行。

例如，在第二个程序块的最后使用了FEND指令的情况下，第三个程序块之后将变为子程序或中断程序。

为了创建易懂的程序，应将成对的FOR指令与NEXT指令、MC指令与MCR指令在一个程序块中使用。

简单程序的情况下，在一个程序块内仅记述主程序，可以使其在CPU模块中执行。
