三菱plc设计报警闪烁灯的要求与步骤

三菱plc设计报警闪烁灯

三菱plc设计要求：
根据要求设计一个报警器，要求当条件x1=0n满足时蜂鸣器鸣叫，同时报警灯连续闪烁16次，每次亮2s,熄灭3s,此后停止声光报警。
在这里将用三菱plc fx2n-48mr-001来实现其操作。

操作步骤：

1、设计电路

报警灯开始工作的条件可以是按钮，也可以是行程开关或接近开关等来自现场的信号，现假定是行程开关。

蜂鸣器和报警灯分别占用一个输出点。报警灯亮、暗闪烁，可以采用两个定时器分别控制亮和暗的时间，而闪烁的次数则由计数器控制。

2、分配输入/输出点
输人/输出点分配见表2-16.


3、画出接线图

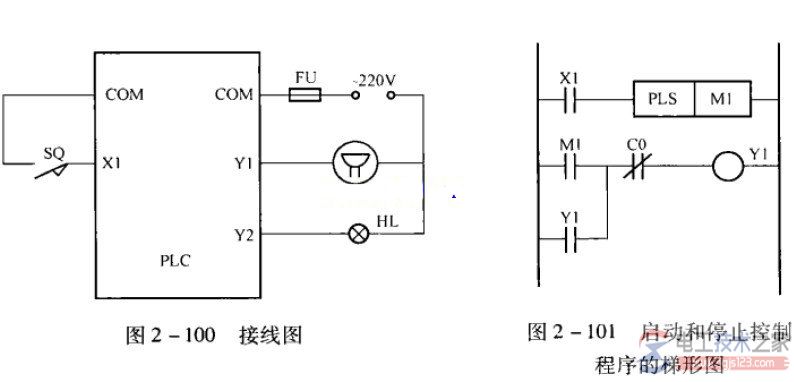

接线图如图2-100。

4、设计三菱plc程序

(1)启动和停止控制程序的设计。启动信号为X1，当碰到SQ时，X1动合触点闭合，利用脉冲微分指令PLS产生一个脉冲信号，使输出继电器Y1线圈得电并自锁，Y1产生的输出信号使蜂鸣器鸣叫。

停止信号是计数器的动断触点。当报害灯闪烁16次后，计数器的动断触点断开，使Y1线圈失电，Y1的触点复位，报警电路停止报警。启动和停止控制程序的梯形图如图2-101所示。

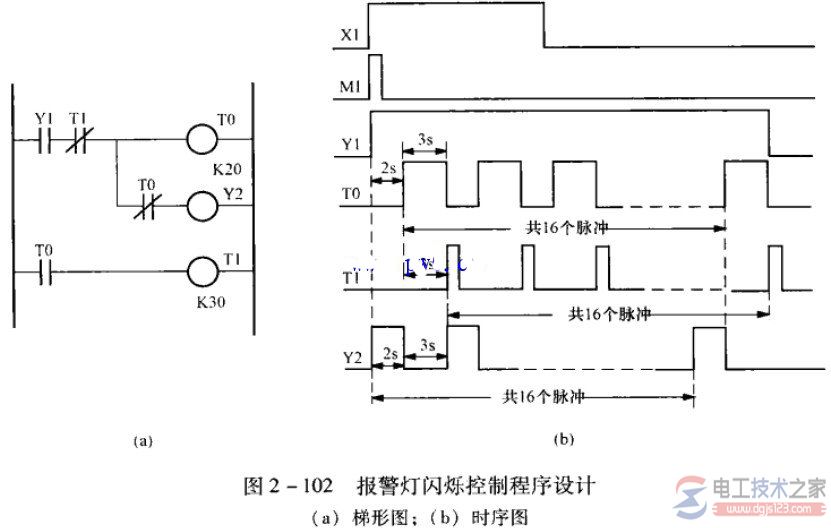

(2)报警灯闪烁控制程序设计。如图2-102所示，报警灯在蜂鸣器鸣叫的同时闪烁，所以，采用Y1的动合触点控制报警灯闪烁。

采用定时器T0控制报警灯亮的时间，定时器T1控制报警灯熄灭时间。当Yl动合触点闭合时，Y2线圈与Zn线圈同时得电。Y2线圈得电后产生的输出信号使报警灯亮。

T0线圈得电后，经2s延时后，T0动断触点断开，使Y2线圈失电，Y2的触点复位，报警灯熄灭。同时，T0动合触点闭合，使T1线圈得电。

经3s延时，T1动断触点断开，使T0线圈失电，T0动合触点瞬间断开，T1线圈也随之失电，T1动断触点闭合，定时器T1的触点只动作了一个扫描周期。

当TI动断触点闭合后，Y2和Y0线圈又得电，重复上述动作。

由时序图可以看出，Y2动合触点接通时问为2s，断开时间为3s，是一个连续脉冲信号，而且Y2动合触点接通和断开的时间可分别由T0和TI的常数设定值确定。这一段程序也可以作为基本控制程序，在今后编程中使用。
(3)报警灯闪烁次数控制程序设计。采用计数器C0进行闪烁次数的控制，要考虑计数输人信号和复位信号两个方面。

由图2-102 (b)所示的时序图可以看出，Y2产生的脉冲信号下降沿正好是T0脉冲的上升沿。当Y2第16个脉冲结束，即报警闪烁16次后，T0正好产生第16个脉冲，可将，T0触点的动作作为计数输人信号，这样当累计到第16个脉冲时，计数器C0线圈得电，C0动断触点断开，报警器停止工作。


计数器C0的复位信号可以采用C0动合触点，当计数器C0线圈得电，C0动合触点闭合时，RST C0指令执行，使C0复位。

但这时C0动合触点应并联M8012动合触点。在PI .C开机时，对C0进行清零。也可以采用Yl的动断触点。当蜂鸣器鸣叫时Y1动合触点是断开的，RST C0指令不执行，说明计数器C0正在计数，当累计到16个脉冲时，则C0动断触点断开，Y1线圈失电，Y1动断触点恢复闭合，RST C0指令执行，计数器C0被复位，为报警器下次工作作准备。

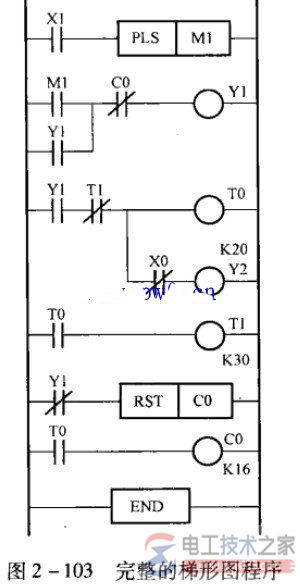

将各段程序合并成完整的梯形图程序，如图2-103。
