三菱plc区间复位指令ZRST

区间复位指令ZRST，指令代码为FNC40，其功能是将[D1·]、[D2·]指定的元件号范围内的同类元件成批复位，目标操作数可取T、C、D或Y、M、S。[D1·]、[D2·]指定的元件应为同类元件，[D1·]的元件号应小于[D2·]的元件号。若[D1·]的元件号大于[D2·]的元件号，则只有[D1·]指定的元件被复位。

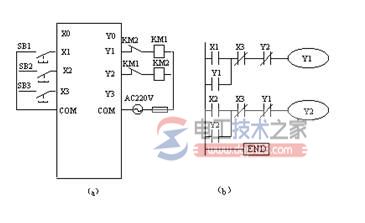

如图1，M8002在PLC运行开始瞬间为ON，M500～M599、C235～C255、S0～S127均被复位。

图1
