三菱plc位元件左/右移位指令与梯形图

移位寄存器指令包括SFTR(位右移)、SFTL(位左移)、WSFR(字右移)、WSFL(字左移)、SFWR(移位写入)、SFRD(移位读出)。

本节介绍SFTR(位右移)、SFTL(位左移)指令的用法。

SFTR(位右移)指令，其指令代码为FNC34，SFTL(位左移)指令，其指令代码为FNC35，它们的源操作数和目标操作数均为X、Y、M、S， 操作元件n1指定目标操作元件[D·]的长度，操作元件n2指定移位位数和源操作元件[S·]的长度。

n2≤n1≤1024,其功能是对于n1位(移动寄存器的长度)的位元件进行n2位的右移或左移。

指令执行的是n2位的移位。

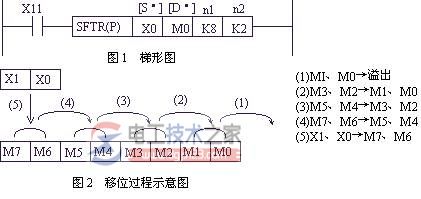

在图1中，当X11由OFF变为ON时，执行如图2所示的右移过程。

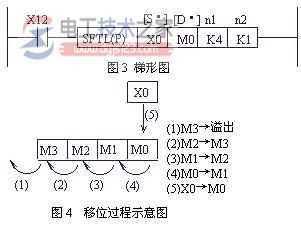

在图3中，当X12由OFF变为ON时，执行如图4所示的左移过程。
