plc逻辑取及驱动线圈指令(LD、LDI、OUT)怎么用？

PLC逻辑取及驱动线圈指令(LD、LDI、OUT)的用法

1） 用法示例

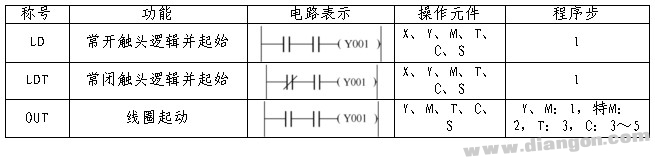

 图  1 逻辑线圈驱动指令的用法

（2） 使用注意事项

1） LD是电路开始的常开触点连到左母线上。

2） LDI是电路开始的常闭触点连到左母线上。

3） OUT是驱动线圈输出指令，输入继电器X不能用此指令。

4） 在*述的ANB、ORB指令中，LD与LDI可用于串、并电路*的起始触点。

5） 对于定时器，计数器线圈，必须在OUT指令后设定常数.
