【图解】三菱plc主程序结束指令应用说明

三菱plc主程序结束指令

1、主程序结束指令的助记符、指令代码、操作数及程序步见表6—5所列。

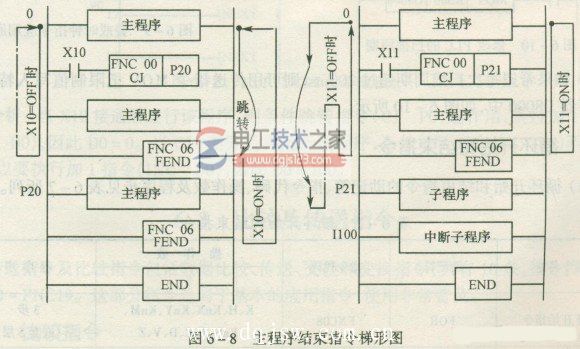

2、指令梯形图如图6—8所示。

3、三菱plc主程序结束指令说明：

①fend指令表示一个主程序的结束，执行这条指令与执行end指令一样，即执行i／o处理或警告定时器刷新后，程序返回到第o步。

②使用多次fend指令时，子程序或中断子程序应写在最后的fend指令与end指令之间，而且必须以sret或irel’结束。

③在执行for指令之后，执行next指令之前，执行fend指令的程序会出现错误。
