三菱plc斜波信号输出指令应用说明

有关三菱plc斜波信号输出指令的应用说明，指令梯形图如图6—113所示，斜波信号输出指令是用来产生斜波输出信号的，斜波信号输出指令的助记符、指令代码、操作数及程序步见表6—67所列。

三菱plc斜波信号输出指令

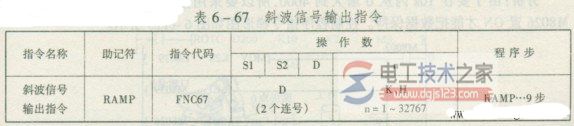

1、斜波信号输出指令的助记符、指令代码、操作数及程序步见表6—67所列。

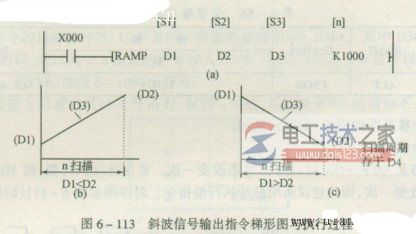

2、指令梯形图如图6—113。

3、三菱PLC斜波信号输出指令说明：

①斜波信号输出指令是用来产生斜波输出信号的。预先将初始值、最终值分别写入Dl和D2。当X0由OFF 一ON时，在D3中的数据即初始值逐渐地变到最终值，变化的过程为n个扫描周期，扫描周期n存于D4中。执行过程如图6—113(b)、(c)所示。

②关于恒扫描周期。将扫描周期时间写入D8039数据寄存器，该扫描周期时间稍大于实际值，再令M8039置“1”，则plc进入恒扫描周期的运行方式。

③对于特殊辅助继电器M8026，如果b18026=ON，则是保持工作方式；如果M8026=OFF，则是重复工作方式，如图6—114所示。
