三菱plc与工控机通讯实现过程

作者:老电工2020年04月25日 09:32

有关三菱plc与工控机通讯实现过程,三菱plc与工控机通讯的具体实现步骤,三菱plc选用FX2N-48MR-001型号CPU,使用USB-SCO9-FX通讯线进行通讯,首先保证通讯线驱动安装成功,GX编程软件安装成功。

三菱plc与工控机通讯

三菱plc选用FX2N-48MR-001型号CPU,使用USB-SCO9-FX通讯线进行通讯,首先保证通讯线驱动安装成功,GX编程软件安装成功(中文版),并且写入一行简短程序,以作校验使用。

三菱plc与工控机通讯的具体步骤(按操作顺序):

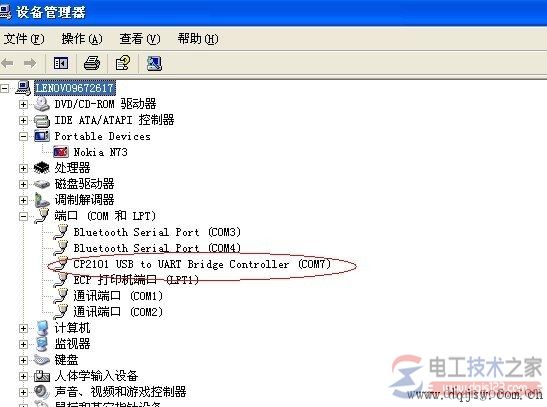

1、打开设备管理器找到CO2101 USB to UART bridge  controller(COM7)

三菱plc与工控机通讯

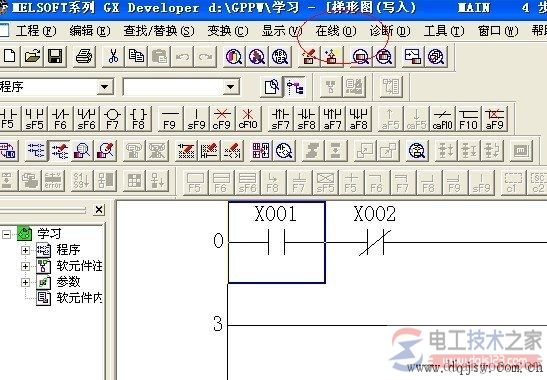

2、点击"在线"

三菱plc与工控机通讯

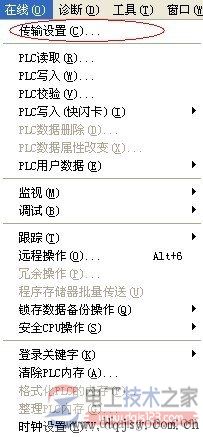

3、打开"传输设置"

三菱plc与工控机通讯

4、鼠标双击"串行"

三菱plc与工控机通讯

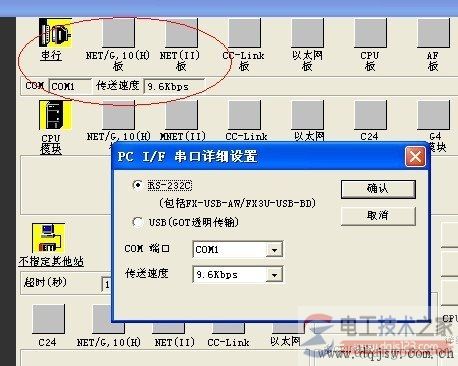

5、选择步骤一中的:COM7,波特率默认。

三菱plc与工控机通讯

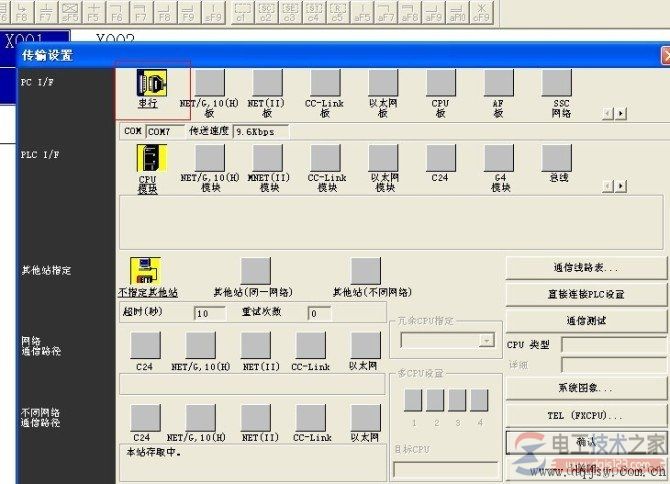

6、选择:COM7。

三菱plc与工控机通讯

7、打开菜单栏:"工程",单击"改变PLC类型”。

三菱plc与工控机通讯

8、选择FXCPU(即本次作说明的CPU类型)

三菱plc与工控机通讯

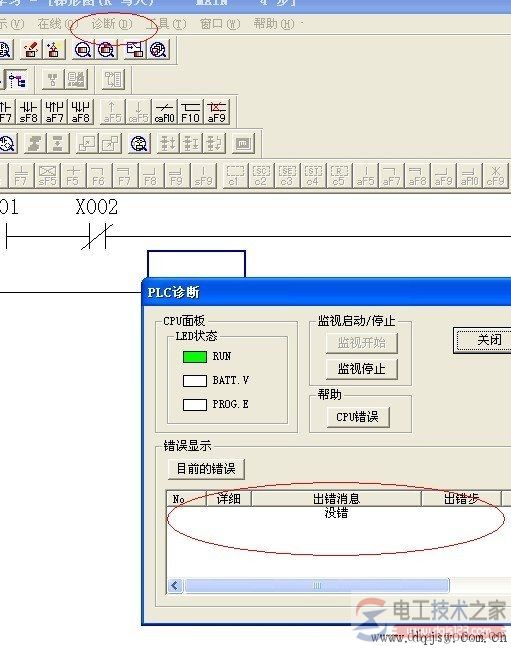

9、点击"诊断”,显示无错误

三菱plc与工控机通讯

10、把程序达到"监视状态"

三菱plc与工控机通讯

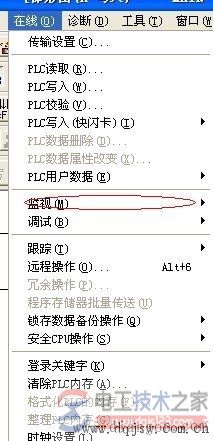

11、设置成监视模式

三菱plc与工控机通讯

12、通讯正常

三菱plc与工控机通讯
