三菱ans系列模拟量模块的偏置与增益

三菱ans系列模拟量模块的偏置与增益

工业现场中，在使用到模数转化或数模转化时，并不是只使用标准的-10v~+10v，0~20ma的输入特性，而是根据实际的电压和电流值的情况来做工艺要求，需要对ad或da模块做偏置和增益。

以a1s64ad为实验对象加以说明。

一、电压输入特性

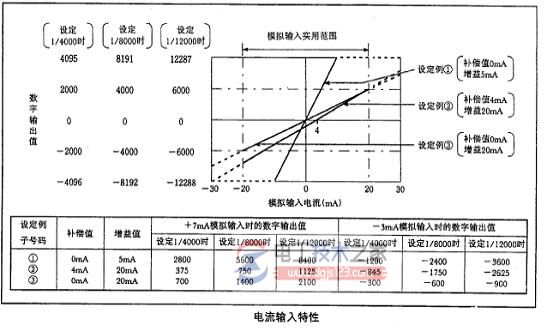

二、电流输入特性

三、分辨率

四、程序举例

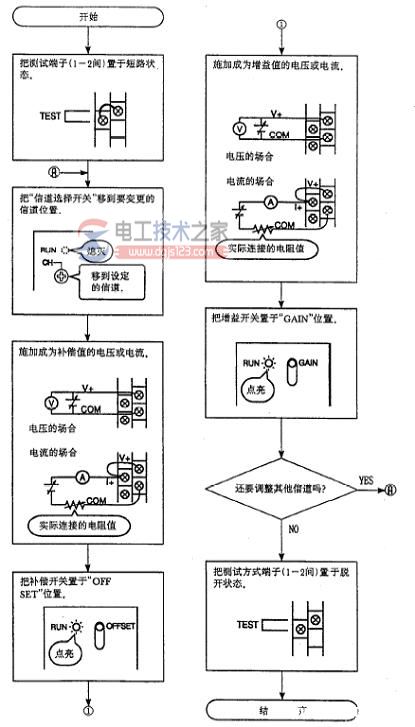

1、偏置与增益的设置

按照上述的流程，可以通过偏置和增益把范围设定在用户实际的范围内，但是要注意不管自定义的范围是多少，一定不能超出电压-10v~+10v，电流0ma~20ma的总范围，否则模块会损坏。（另外在做偏置增益时，plc应处于stop状态）

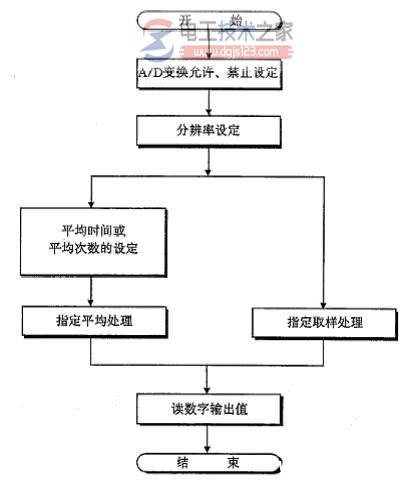

2、编程设定流程

a）ad变换允许、禁止设定

b）分辨率的设定（正常情况下默认分辨率为1/4000）

c）平均处理/采样处理

此项根据实际的工艺要求来决定

d）数字输出值
ad变换后的输出值，按通道分别被存储到缓冲区地址10~13，数字量输出值是带16位符号的二进制，分辨率以设定的1/4000时为-4096~4095，设定1/8000时为-8192~8191，设定1/12000时为-12288~12287来表示。

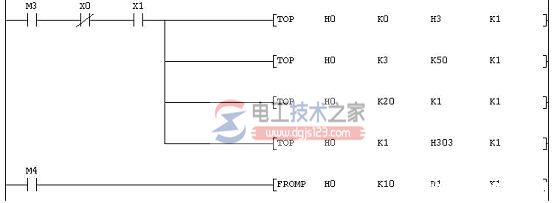

3、编程

通过上述的程序和设定，可以实现在用户范围内ad变换后数字值。
