电脑读取三菱plc数据用mx sheet很轻松

有关电脑读取三菱plc数据的方法，三菱提供了mx sheet软件，无须程序，只通过简单的设置即可使用excel收集，除了要安装mx sheet软件外，还要安装三菱提供的一个小软件mx component。

mx sheet读取三菱plc数据

在有些工程中，plc处理的一些数据要求能保存下来，可以以后查询，这样可以实现的方式有在电脑中做一些界面和plc通讯，读取数据，这样做的方式比较费时、费力，但做出的界面可以很好看，但无为拉简单的应用，可以选用三菱提供的两个小软件很容易实现在电脑上读取保存plc的数据，或可以向plc写入设定的数据。

三菱提供了mx sheet软件，mx sheet是一种通讯支持软件，无须程序，只通过简单的设置即可使用excel收集。

安装好mx sheet，就会在excel中多出一个mx sheet的工具栏，通过设置，就可以把plc的数据读到excel表格中。

mx sheet工具栏如图

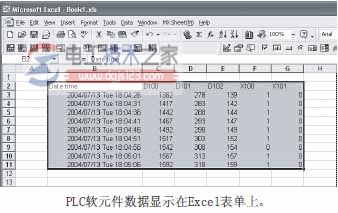

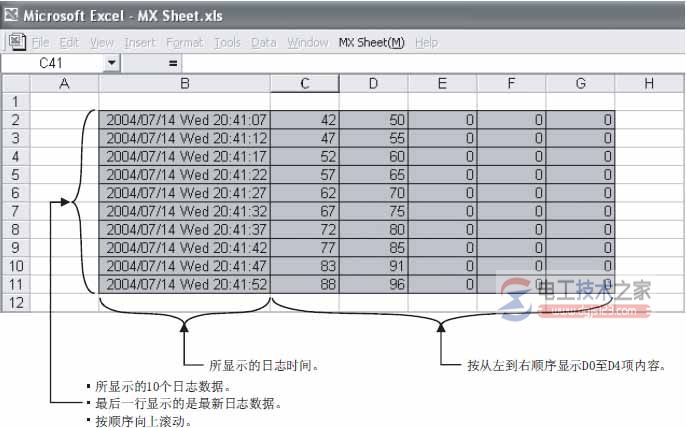

通过设置后可以把plc数据读出的效果如图，也可以在数据边上设置写出这些数据的地址

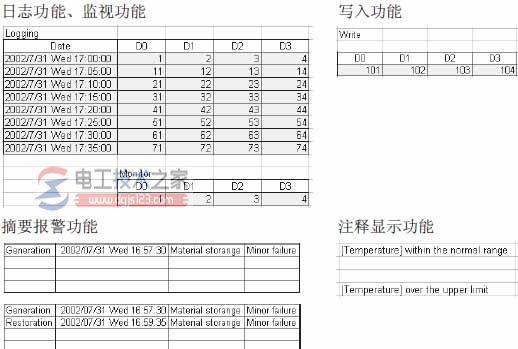

其实这个软件不只是采集数据，还可以做其它的功能，如向plc写入设定好的数据，采集报警，plc注释显示等。

电脑和plc的通讯设置有个专门的向导，指引一步步设置，通讯可以和plc的编程口连接，或是扩展的通讯口连接。

除了plc，电脑和这小软件外，还要用电缆连接起来，连接的电缆根据选择的编程口不同，有多种选择。

fx如果通过编程口连接就是用编程电缆sc-09就可以。q系列的也可以通过编程电缆qc30r2或是usb电缆等连接。

在使用时除了要安装mx sheet软件外，还要安装三菱提供的一个小软件mx component。
