三菱plc数据交换指令XCH的用法举例

有关三菱plc数据交换指令XCH的使用方法，在三菱plc的编程指令中，XCH指令用于数据的交换，XCH指令将两个目标元件D1和D2的内容相互交换，一起来学习下XCH指令的用法。

三菱plc数据交换指令XCH的用法

1、XCH指令

XCH指令将两个目标元件D1和D2的内容相互交换。

2、使用说明

XCH指令的使用说明，见下图：

图1，XCH指令的使用说明

3、用法举例

数据交换指令(D)XCH(P)的编号为FNC17，它是将数据在指定的目标元件之间交换。

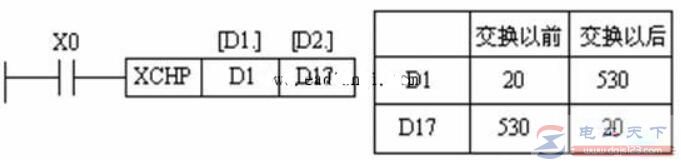

如图，当X0为ON时，将D1和D19中的数据相互交换。

图2，数据交换指令的使用

XCH数据交换指令的使用注意事项：

1）操作数的元件可取KnY、KnM、KnS、T、C、D、V和Z.。

2）交换指令一般采用脉冲执行方式，否则在每一次扫描周期都要交换一次。

3）16位运算时占5个程序步，32位运算时占9个程序步。

例2，XCH指令的仿真实例。

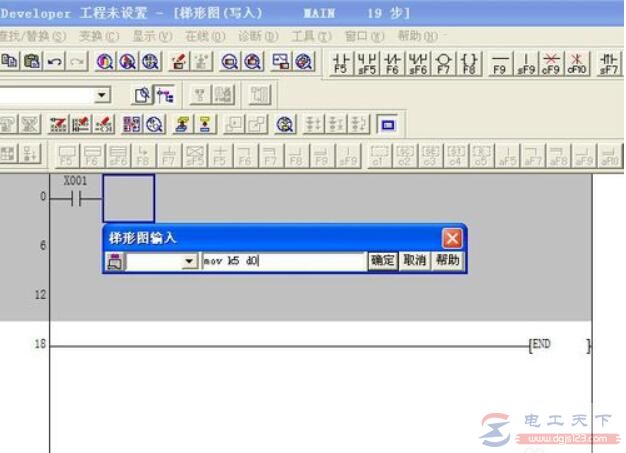

1、将一组数据通过传送指令存入一个数据寄存器：输入LD X1,X1作为传送开关；然后输入“MOV K5 D0”当X1接通时将十进制5传送到D0.

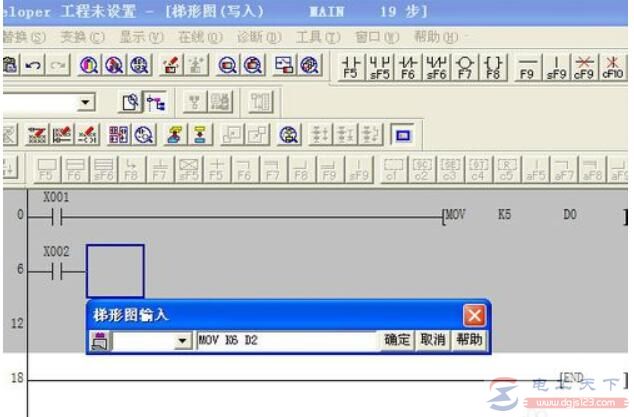

2、将另一组数据通过传送指令存入另一个寄存器：输入LD X2,X2作为传送开关；然后输入“MOV K6 D2”当X2接通时将十进制6传送到D2.

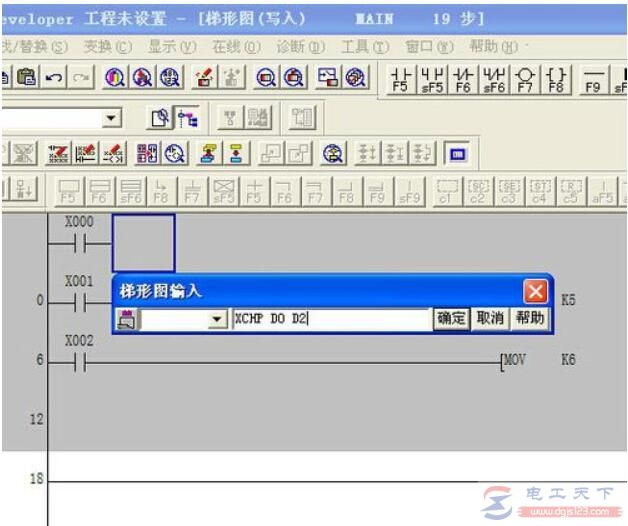

3、使用X0来控制字交换指令 ，为整齐可将X0插入到第一步：输入LD X0，然后在X0触点后输入XCHP D0 D2。

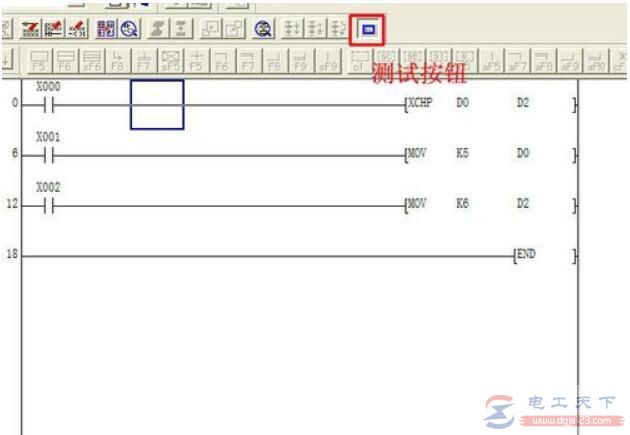

4、当程序编写好之后，按F4对程序进行转换，然后按测试按钮将程序写入模拟PLC对程序进行仿真。

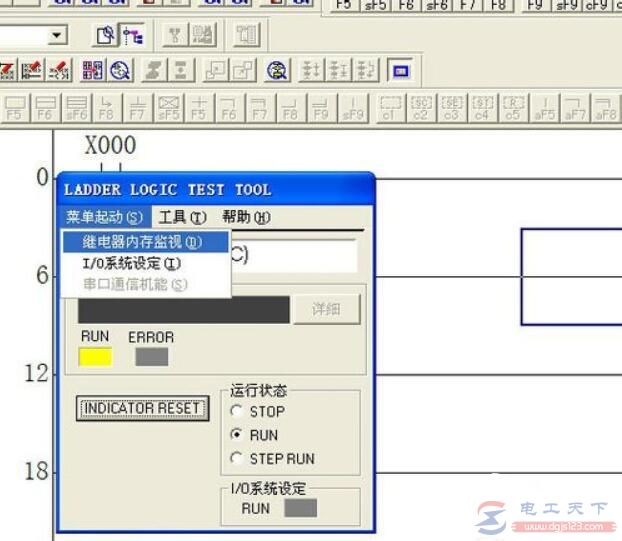

5、在PLC的测试对话框中点击“菜单启动”——继电器内存监视，然后在监视窗口调出X按钮界面。

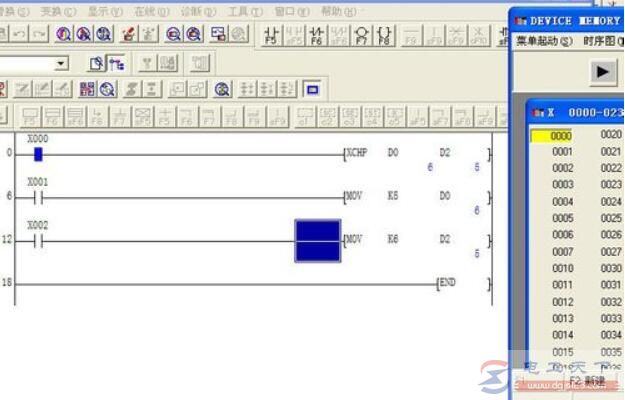

6、进行模拟测试时，先接通X1和X2，当数据被传送到D0和D2后，断开X1和X2。这时再按X0，则D0和D2的数据已实现交换。

以上介绍了三菱plc数据交换指令XCH的用法，希望对大家有所帮助。
