三菱plc间循环通信程序设计的思路分析

有关三菱plc间循环通信程序设计的思路分析，发送数据的站点用广播方式发送数据，同时被其它所有站点接收，循环通信中的硬件配置、接线图、网络设定等。

三菱plc间循环通信程序设计的思路

三菱称之为循环通信(cyclic communication)，多用于控制网。发送数据的站点用广播方式发送数据，同时被其它所有站点接收。

如fx机可通过rs>485通信扩展板进行n:n (n最大为8)链接，实现地址链接通信。

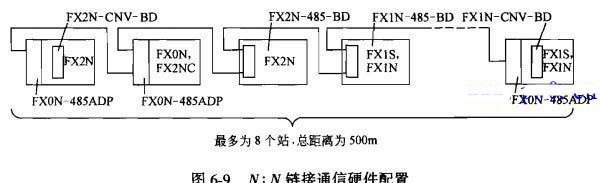

其硬件配置如图6-9。

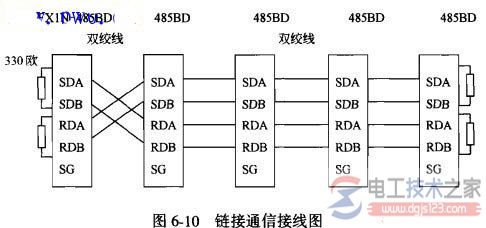

具体接线如图6-10。

网络设定包括：

1、主从站设定在d8176中设。只能设定一个主站，其它为从站。指定为0的是主站，其 它1?7为从站。注意，站地址不能重复。

2、从站数量设定在主站d8177中设定。默认为7。即7个从站。在从站中不必设。

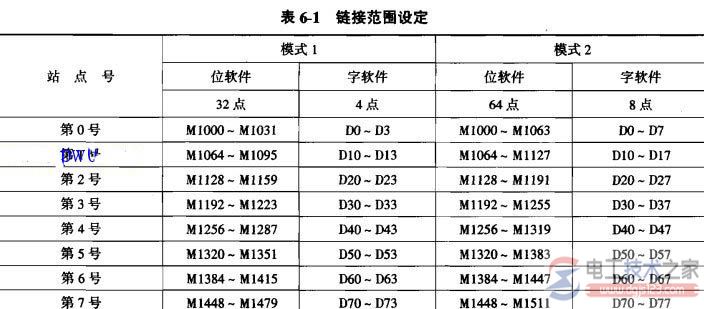

3、链接模式(规模)设定在主战d8178中设。有3种可能设定，即0、1及2。设为0 时，4字d (do ~ d3， dio ~ d13……余类推)参与链接;设为1时，除d0~ d31，还增加 m1000- m1031， m1064 ~ m1095......余类推);设为2时，规模比1增大一倍。即do ~ d7， d10-d17……余类推，及 m1000- m1063， m1064- m1127......余类推。详细如表6-1所示。

4、重复次数在主站d8179中设。

5、通信允许超时在主战d8180中设。单位为ms。

为了完成这个设定，需运行初始化程序。图6-11所 示的为主站上使用的初始化程序。至于连接后通信数据的 准备及使用。从图6-11可知，这里本站为主站，从站有3个，模 式为1，重复通信次数为3，通信允许超时为40ms。

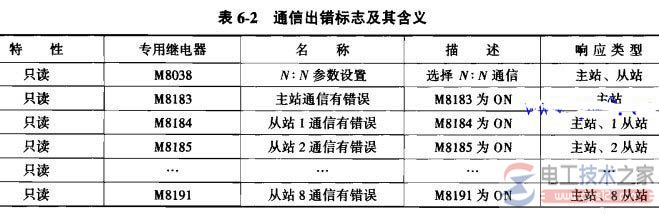

此外，还可利用通信过程的标志位，即有关特殊继电 器的状态检查是否出错。可根据出错情况作相应处理。这 些标志位的含义如表6-2所示。

提示：plc间链接通信编程是最简单的。但应做好有关准备与设定。否则数据链接无法实现。
