三菱plc程序设计与模拟调试的基本要求

有关三菱plc的知识，在使用PLC进行编程时，程序设计的主要内容有哪些，以及如何进行模拟调试，都是需要提前考虑的，这里以三菱plc为例介绍下plc程序设计与模拟调试要求，供大家参考。

三菱plc程序设计与模拟调试要求

1、程序设计

根据系统的控制要求，采用合适的设计方法来设计三菱PLC程序。程序要以满足系统控制要求为主线，逐一编写实现各控制功能或各子任务的程序，逐步完善系统指定的功能。

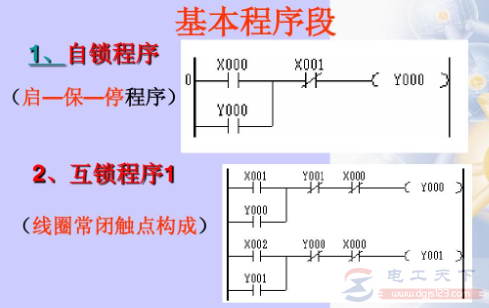

参考图：三菱plc程序设计

在plc程序中还应包括如下内容：

1）初始化程序：在三菱PLC上电后，一般都要做一些初始化的操作，为启动作必要的准备，避免系统发生误动作。初始化程序的主要内容有：对某些数据区、计数器等进行清零，对某些数据区所需数据进行恢复，对某些继电器进行置位或复位，对某些初始状态进行显示等等。

2）检测、故障诊断和显示等程序：这些程序相对独立，一般在程序设计基本完成时再添加。

3）保护和连锁程序：保护和连锁是程序中不可缺少的部分，必须认真加以考虑。它可以避免由于非法操作而引起的控制逻辑混乱。

2、程序模拟调试

在对PLC程序模拟调试时，应坚持的基本思路是：以方便的形式模拟产生现场实际状态，为程序的运行创造必要的环境条件。

根据产生现场信号的方式不同，模拟调试有硬件模拟法和软件模拟法两种形式：

1）硬件模拟法：使用一些硬件设备（如用另一台PLC或一些输入器件等）模拟产生现场的信号，并将这些信号以硬接线的方式连到PLC系统的输入端，其时效性较强。

2）软件模拟法：在三菱PLC中另外编写一套模拟程序，模拟提供现场信号，其简单易行，但时效性不易保证。模拟调试过程中，可采用分段调试的方法，并利用编程器的监控功能。
