三菱plc开关量和模拟量有什么区别

有关三菱plc的知识，三菱plc开关量和模拟量的区别有哪些，比如在开关量和模拟量输入和输出端口时，以及在开关量和模拟量的接线方式上，究竟存在哪些区别，下面来了解下。

三菱plc开关量和模拟量的区别

1、开关量

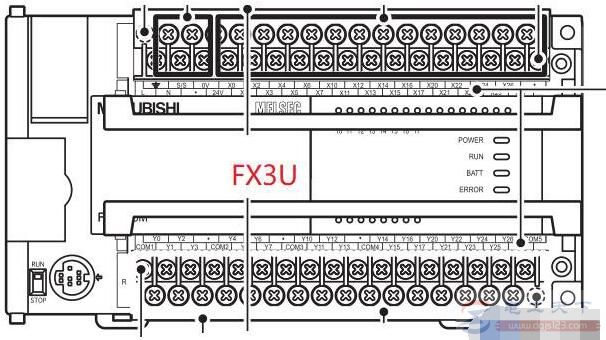

由输入和输出端口，位于PLC的基本单元上，最上面是输入端子排，下面是输出端子排。

输入X由直流24V电源进行驱动，输出根据PLC的继电器输出和晶体管类型来决定，其中晶体管的输出触点只能通过直流电。

2、模拟量

模拟量不在PLC的基本单元上，比如通过扩展模块来完成，在基本单元的左侧或右侧进行模块的添加。

对于AD模块来说，信号的正极接入VIN或AIN，负极接COM端子；对于DA模块来说，输出信号正极接VOUT或IOUT，负极接COM。

plc开关量输入模块

有关plc开关量输入模块的功能，plc的输入信号多为开关量信号，分直流和交流开关量输入信号两种，图中所示电路是一种直流开关量的输入接口电路。

plc开关量输出模块

plc开关量输出模块的功能与电路图，plc多种形式的开关量输出模块，分为晶体管输出方式、晶闸管输出方式和继电器输出方式等，晶体管输出接口电路和晶闸管输出接口电路图说明。
