三菱plc电路块并联与串联指令(ORB、ANB)的用法

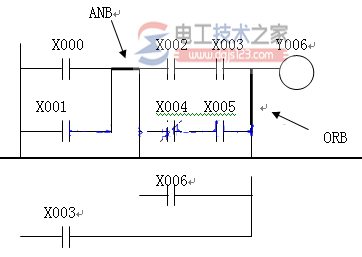

含有两个以上触点串联连接的电路称为“串联连接块”，串联电路块并联连接时，支路的起点以LD或LDNOT指令开始，而支路的终点要用ORB指令。

ORB指令是一种独立指令，其后不带操作元件号，因此，ORB指令不表示触点，可以看成电路块之间的一段连接线。如需要将多个电路块并联连接，应在每个并联电路块之后使用一个ORB指令，用这种方法编程时并联电路块的个数没有限制；也可将所有要并联的电路块依次写出，然后在这些电路块的末尾集中写出ORB的指令，但这时ORB指令最多使用7次。

将分支电路(并联电路块)与前面的电路串联连接时使用ANB指令，各并联电路块的起点，使用LD或LDNOT指令；与ORB指令一样，ANB指令也不带操作元件，如需要将多个电路块串联连接，应在每个串联电路块之后使用一个ANB指令，用这种方法编程时串联电路块的个数没有限制，若集中使用ANB指令，最多使用7次。
