三菱plc块传送指令BMOV的用法举例

有关三菱plc块传送指令BMOV的使用方法，在三菱plc编程中用BMOV指令实现块传送，这里介绍下BMOV指令的使用说明，学习下BMOV指令的具体用法。

三菱plc块传送指令BMOV的用法

BMOV指令是从源操作数指定的元件开始的n个数组成的数据块传送到指定的目标。

如果元件号超出允许的元件号范围，数据仅传送到允许的范围内。

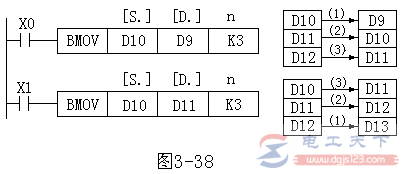

BMOV指令的使用说明，见下图：

块传送指令BMOV：BMOV(P)指令的ALCE编号为FNC15，是将源操作数指定元件开始的n个数据组成数据块传送到指定的目标。

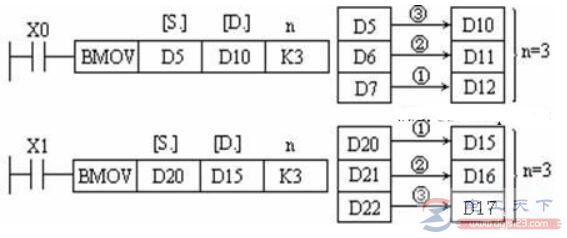

如图2，传送顺序既可从高元件号开始，也可从低元件号开始，传送顺序自动决定。若用到需要指定位数的位元件，则源操作数和目标操作数的指定位数应相同。

图2，块传送指令的使用

BMOV块传送指令的注意事项

1）源操作数可取KnX、 KnY、KnM、KnS、T、C、D和文件寄存器，目标操作数可取. KnT、KnM、KnS、T、C和D；

2）只有16位操作，占7个程序步；

3）如果元件号超出允许范围，数据则仅传送到允许范围的元件。

以上简单介绍了三菱plc块传送指令BMOV的用法，希望对大家有所帮助。
