三菱plc 触摸屏连接线的引脚定义2N PLC GT1150触屏连接电缆

触摸屏侧（下图左侧的数字） 9针 D-SUB阳型 RS422连接 PLC侧（下图右侧的数字）8针 MINI DIN 阳型 FX2N圆口编程口 1－－2 2－－7 4/5短－－6/3短 6－－1 7－－4 9－－5
自制PLc连接线图,,三菱的,有一张232的连接线图,奉献给大家,用过了,不错。

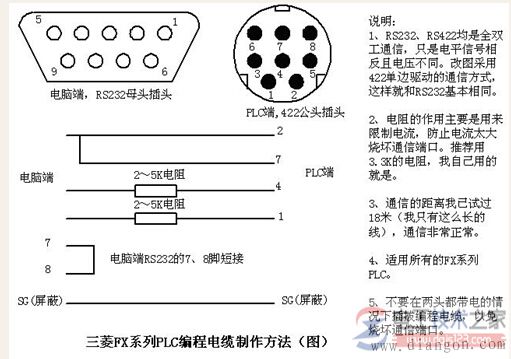

三菱FX系列编程电缆自制方法接线图

电脑端的脚 是：5. 2. 3
