一文看懂三菱触摸屏GOT2000编程电缆的制作方法

三菱触摸屏GOT2000编程电缆制作图解

加工时需要铁氧体磁芯、线夹和电缆屏蔽材料，EMC指令适用试验中使用下列产品。

1）TDK株式会社生产的ZCAT3035-1330铁氧体磁芯；

2）三菱电机生产的AD75CK型线夹；

3）日本ZIPPERTUBING (株)ZIPPERTUBE SHNJ型。

1、以太网连接

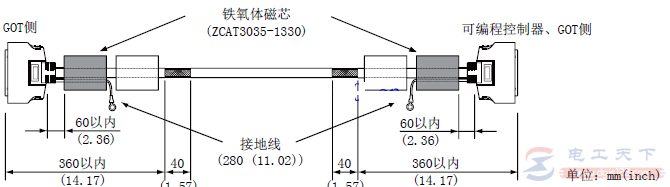

剥开电缆两端的保护膜，如下图，露出接地用编组屏蔽线。用于通过线夹进行的接地。

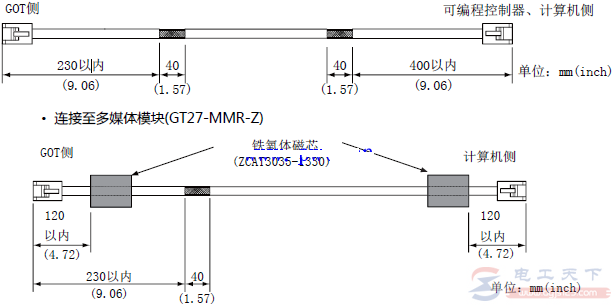

通过本体以太网接口连接：

2、CPU直接连接

1）RS-232电缆、RS-422电缆

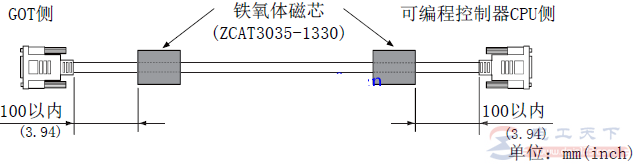

在下图的电缆位置上安装铁氧体磁芯。

3、计算机链接连接

1）RS-232电缆、RS-422电缆

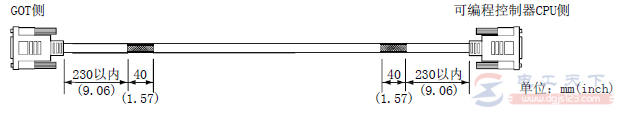

剥开电缆两端的保护膜，如下图，露出接地用编组屏蔽线。

用于通过线夹进行的接地：

4、总线连接

1）GT15-QC □ B、GT15-QC □ BS

剥开电缆两端的保护膜，如下图所示，露出接地用编组屏蔽线。

用于通过线夹进行的接地：

1）GT15-C □ BS

步骤1：按下图的长度修剪电缆两端露出的接地线。

步骤2：在下图的电缆位置安装铁氧体磁芯，并使接地线穿过铁氧体磁芯。

步骤3：剥开电缆两端的保护膜，如下图，露出接地用编组屏蔽线。

用于通过线夹进行的接地：

3）其他总线连接电缆

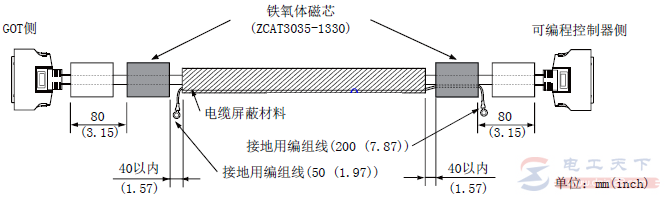

步骤1：在电缆上缠绕电缆屏蔽材料，并且将屏蔽材料的接地用编组线抽出下图所示的长度。

步骤2：在下图的电缆位置安装铁氧体磁芯，并且使可编程控制器侧的接地用编组线穿过铁氧体磁芯。

5、MELSECNET/H连接(PLC间网络)连接

6、CC-Link IE现场网络连接

7、CC-Link连接(智能设备站)

8、外部输入输出机器连接

9、视频连接与RGB连接

1）视频输入电缆；2）RGB输入电缆、RGB输出电缆。

10、其他公司生产的可编程控制器、微型计算机、温度调节器、变频器、伺服放大器、CNC、MODBUS/RTU、MODBUS/TCP连接连接GOT和连接机器的电缆(RS-232电缆、RS-422/485电缆)需由用户自制。
