三菱plc输入继电器X与输出继电器Y功能图解

1、输入继电器X

可编程控制器输入接口的一个接线点对应一个输入继电器。输入继电器的线圈只能由机外信号驱动,它可提供无数个常开接点、常闭接点供编程时使用。

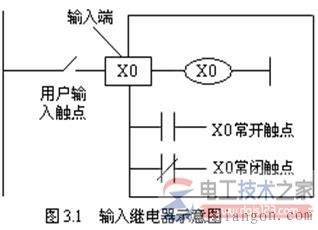

如图3.1。FX2N系列的输入继电器采用八进制地址编号,X0~X267最多可达184点。

2、输出继电器Y

plc输出接口的一个接线点对应一个输出继电器。

输出继电器的线圈只能由程序驱动,每个输出继电器除了为内部控制电路提供编程用的常开、常闭触点外,还为输出电路提供一个常开触点与输出接线端连接。驱动外部负载的电源由用户提供。

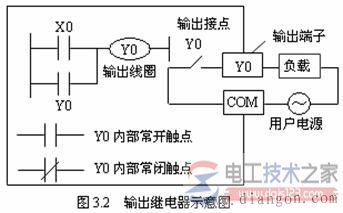

如图3.2所示是输出继电器的等效电路。输出继电器的地址编号也是八进制,Y0~Y267,最多可达184点。
