三菱FX-PLC实现物料自动混合控制的例子

有关三菱FX-PLC的编程实例，用三菱FX-PLC实现物料自动混合控制，通过关闭与开启电磁阀来实现物料混合控制，以下是I/O地址分配和程序代码，供大家参考。

三菱FX-PLC物料自动混合控制程序

1、任务需求

初始状态：容器是空的，电磁阀F1、F2、F3、F4，搅拌电动机M，液位传感器L1、L2、L3，均为0FF。

物料自动混合控制示意图如下图，按下启动按钮，开始以下操作：

电磁阀F1开启，开始注入物料A，至高度L2（此时L2、L3为ON）时，关闭阀F1；同时开启电磁阀F2，注入物料B，当液面上升至L1时，关闭阀F2。

停止物料B注入后，启动搅拌电动机M，使A、B两种物料混合10S。

10S后停止搅拌，开启电磁阀F4，放出混合物料，当液面高度降至L3后，再经过5S关闭阀F4。

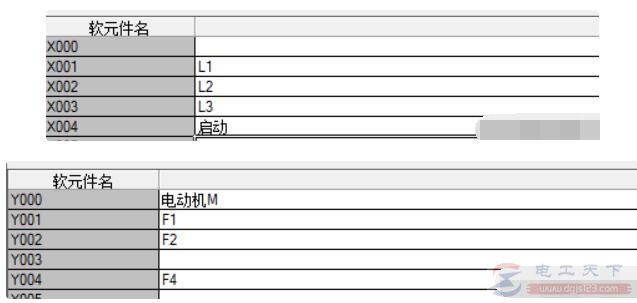

2、I/O地址分配

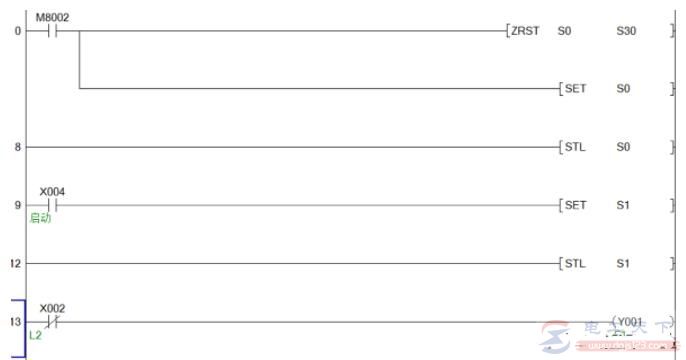

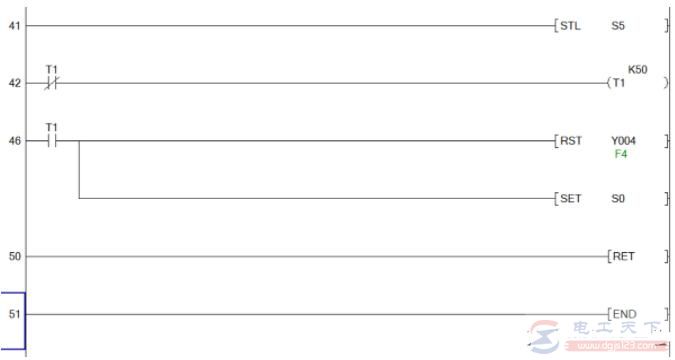

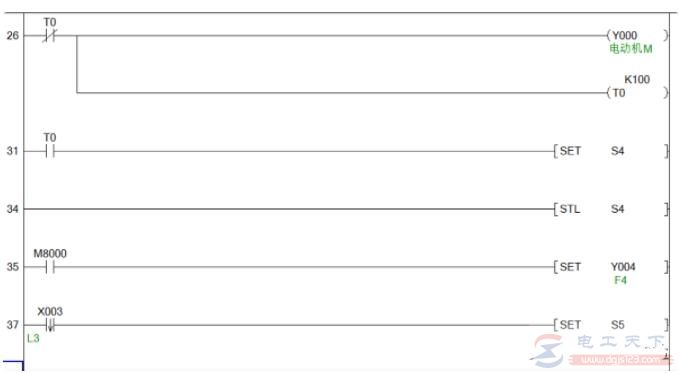

3、程序代码
