三菱FX-PLC实现小车运行过程控制的例子

作者:老电工时间:2021-12-16 09:57:35

有关三菱FX-PLC实现过程控制的程序实例,三菱FX-PLC实现小车运行过程控制,怎么来编写完整的PLC程序,I/O地址应该怎么分配,以下有完整程序代码,供大家参考。

三菱FX-PLC小车运行过程控制程序

1、任务需求

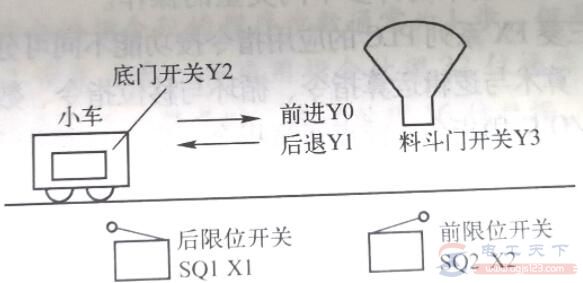

某小车运行过程示意图如下:

三菱FX-PLC实现小车运行过程控制的例子

控制过程:

小车原位在后退终端,当小车压下后,限位开关SQ1时,按下启动按钮SB,小车前进,当运行至料斗下方时,前限位开关SQ2动作,此时打开料斗门给小车加料,延时8S后关闭料斗门,小车后退返回。

当SQ1动作时,打开小车低门卸料,6S后结束,完成一次动作,如此往复运行。

2、I/O地址分配

三菱FX-PLC实现小车运行过程控制的例子

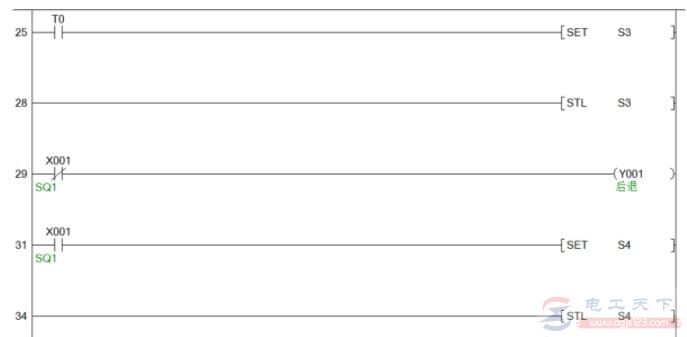

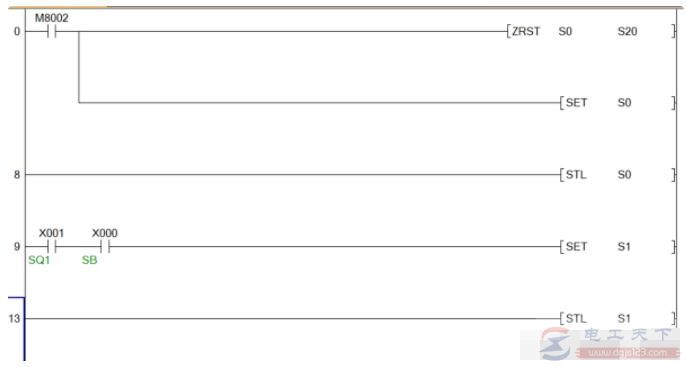

3、程序代码

三菱FX-PLC实现小车运行过程控制的例子

三菱FX-PLC实现小车运行过程控制的例子

三菱FX-PLC实现小车运行过程控制的例子

三菱FX-PLC实现小车运行过程控制的例子
