三菱plc电动机正反转控制程序编程实例图解

作者:老电工时间:2020-03-07 07:50:14

有关三菱plc电动机正反转控制程序的编程实例,包括正反转控制的继电控制电路图,plc正反转控制原理图,plc正反转控制梯形图及指令表程序等,三菱plc电动机正反转控制的经典实例。

三菱plc电动机的正反转控制程序

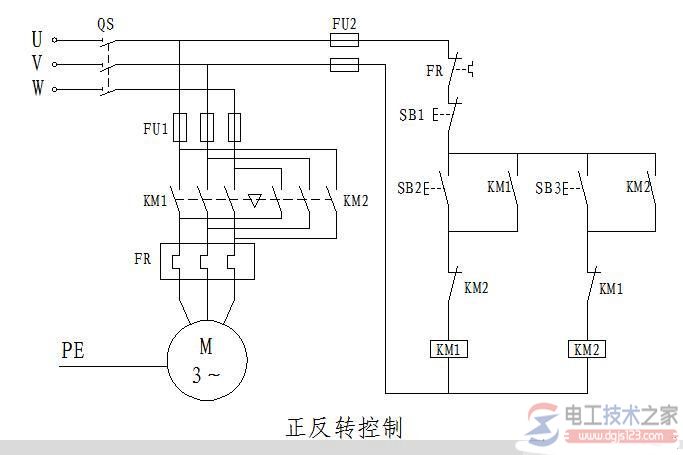

1、正反转控制的继电控制电路图

三菱plc电动机正反转控制程序编程实例1

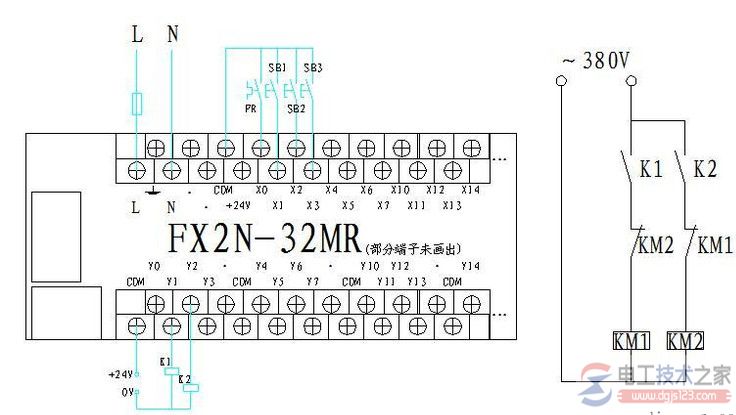

2、plc正反转控制原理图

三菱plc电动机正反转控制程序编程实例2

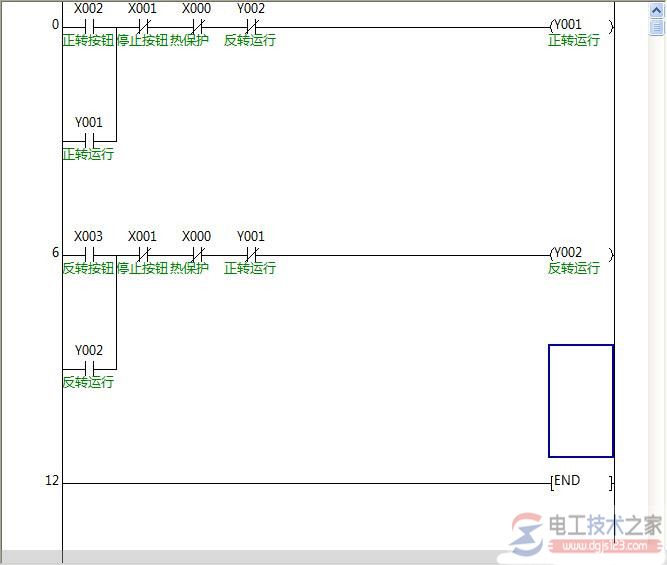

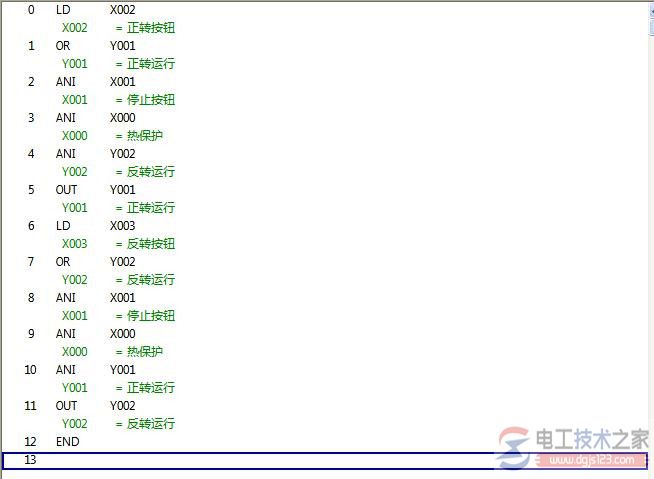

3、plc正反转控制梯形图及指令表程序(方式一)

三菱plc电动机正反转控制程序编程实例3

三菱plc电动机正反转控制程序编程实例4

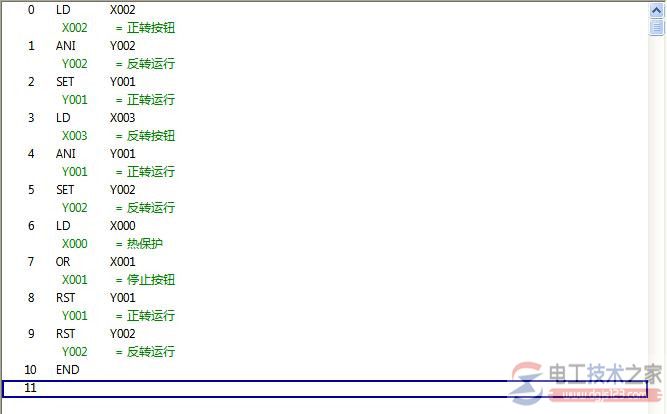

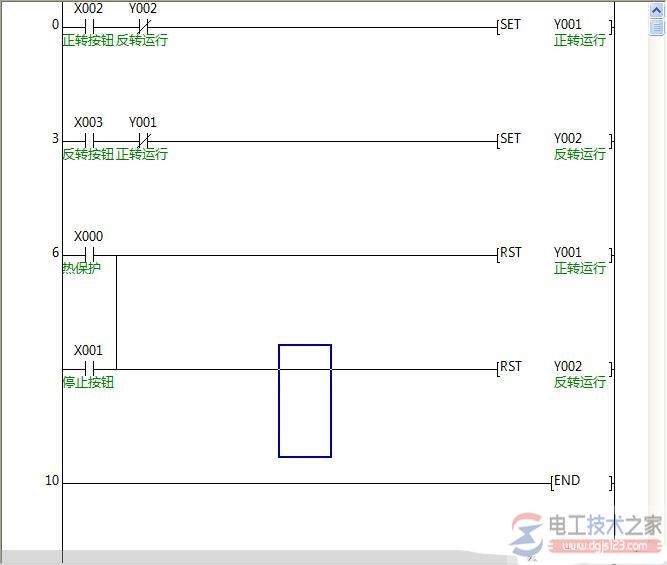

4、plc正反转控制梯形图及指令表程序(方式二)

三菱plc电动机正反转控制程序编程实例5

三菱plc电动机正反转控制程序编程实例6
