三菱plc两地控制与多地控制编程实例图解
作者:老电工时间:2020-03-07 07:49:05
有关三菱plc两地控制与多地控制编程实例,包括两地控制的继电控制电路图、两地控制的plc电气原理图、两地控制plc梯形图程序、多地控制继电控制电路图、多地控制的plc梯形图程序等。
三菱plc两地控制与多地控制程序
1、两地控制的继电控制电路图

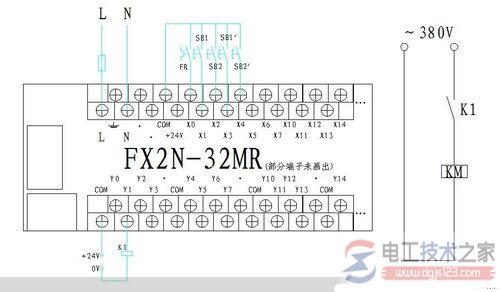

2、两地控制的plc电气原理图

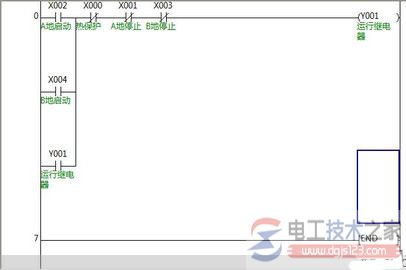

3、两地控制plc梯形图程序

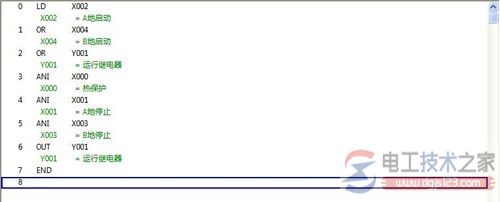

4、两地控制指令表程序

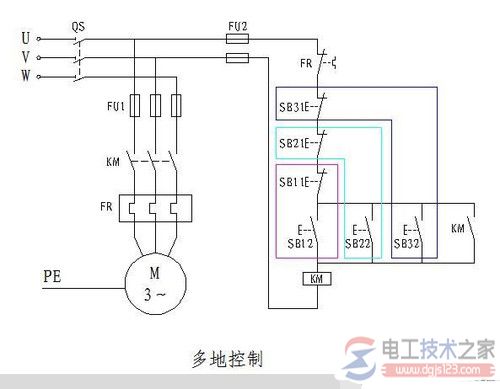

5、多地控制继电控制电路图

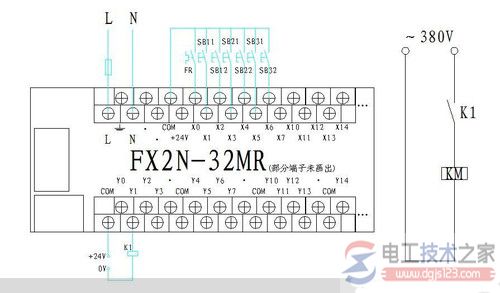

6、多地控制的plc电气原理图

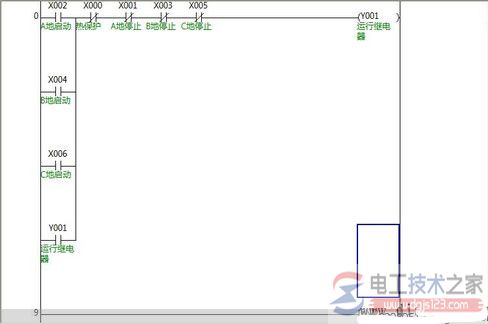

7、多地控制的plc梯形图程序

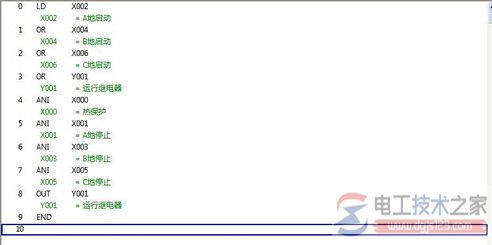

8、多地控制的plc指令表程序
总结:两地控制与多地控制的设计方法是一样的,即把各地停止信号串联,启动信号并联即可。
