三菱FX-PLC实现电动机正反转控制的代码

有关三菱FX-PLC的编程实例，用三菱PLC设计出电动机正反转控制，要求进行I/O地址分配，绘制I/O接线图，然后根据需求来编写PLC程序，有需要的朋友参考下。

三菱FX电动机正反转控制的例子

1、任务需求

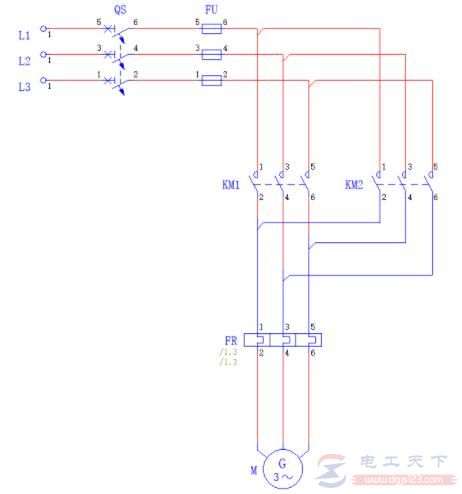

根据以上电路，用三菱PLC设计出电动机正反转控制。

要求：找出所有输入量、输出量，进行I/O地址分配，绘制I/O接线图，并编写PLC程序。

2、I/O地址分配

根据上述的任务要求，此电路需要进行正反转切换，题目中有两个接触器，因此有两个输出量，KM1正转运行Y001, KM2反转运行Y002，分别控制电动机正转和反转。

需要三个按钮来分别控制，正转控制按钮X001，反转控制按钮X002，停止按钮X000，以及热继电器的过载保护FRX003，所以需要四个输入量。

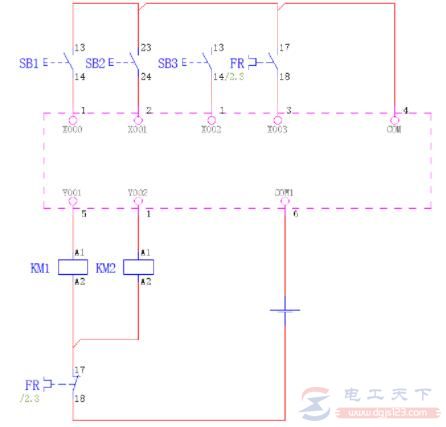

3、I/O接线图

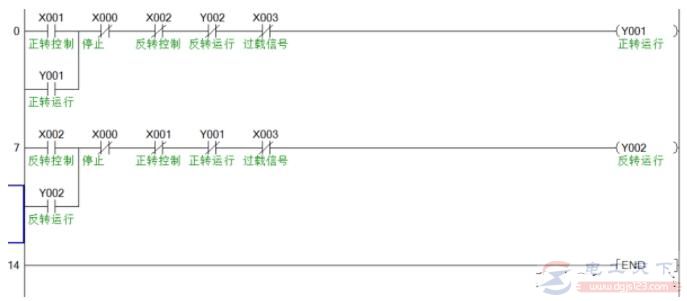

4、程序代码

5、执行过程

（1）按下正转控制按钮X001，Y001得电并自锁，电动机开始正转运行；按下反转控制按钮X002，Y001断电，Y002得电并自锁，电动机开始反转运行。

（2）按下停止按钮X000，Y001/Y002都断电电动机停止运行，当热继电器有过载动作时，Y001/Y002都断电，电动机停止运行。
