三菱plc编程实例技巧

作者:老电工2020年03月07日 08:02

有关三菱plc编程的实例技巧,在三菱plc的编程中,是有一定的技巧的,比如把串联触点多的电路编在上方,并联触点多的电路放在左边,多重输出电路,最好将串联接点多的电路放在下边等。

三菱plc编程实例技巧

利用plc进行程序编制时,为了减少指令条数,节省内存和提高运行速度。

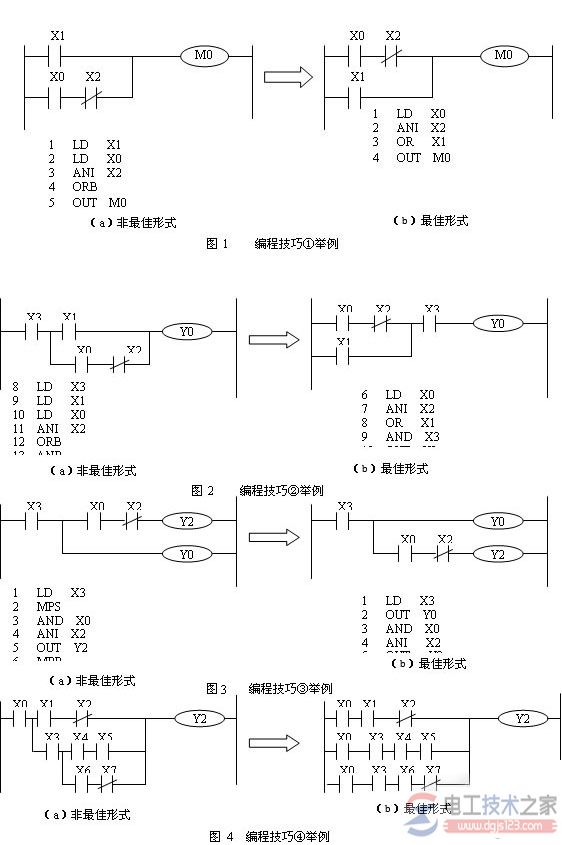

1、把串联触点多的电路编在上方,如图1所示,可见(b)形式减少使用ORB指令或多重输出指令等。

2、并联触点多的电路放在左边,如图2所示,可见(b)形式减少使用ANB指令。

3、多重输出电路,最好将串联接点多的电路放在下边,如图3所示,可以不使用MPS、MPP指令等。

4、如果电路复杂,采用ANB、ORB等指令实现比较困难时,可以重复使用一些触点改成等效电路,再进行编程,如图4。

图示:

三菱plc编程实例
